RD500-B система для поиска п/э водопроводов с механическим и электронным акустическими генераторами.

Локатор RD500 недорогой и эффективный прибор для локации заглубленных пластиковых,бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500 может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.

Принцип действия

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500 позволяет определить точное месторасположение пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

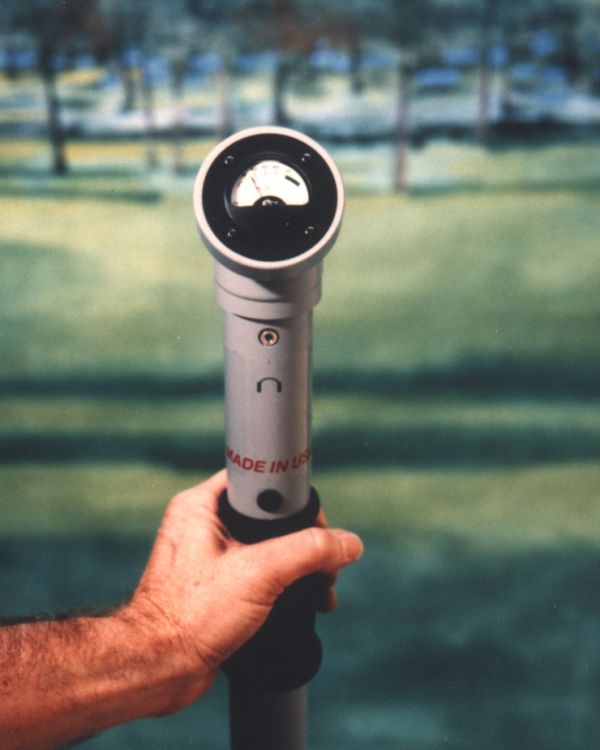

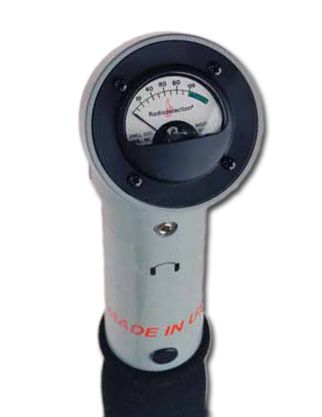

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.

Характеристики локатора

RD500 дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров.

Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.

Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.

Состав стандартного комплекта трассоискателя RD500

• Приемник RD500
• Электронный зонд-передатчик
• Сумка для переноски
• Сумка для принадлежностей
• Инструкция по эксплуатации на русском языке
• Наушники
• Пластина для работы с асфальто-бетонными покрытиями
• Датчик малого давления
• Датчик среднего давления
• Датчик высокого давления
• Шланг и запорный клапан

Технические характеристики локатора

Комплекты аксессуаров Pipe Tool и передатчики TransOnde

Локатор RD500 поставляется с 3 различными комплектами передатчиков - PipeTool transmitter kits. Комплект включает в себя шланги, фитинги и переходники наиболее часто необходимые для быстрого подключения к источнику. Передатчики подсоединяются к отводам, непосредственно к водораспыляющим головкам, к основам водосчетчиков, пожарным гидрантам и сливным горловинам. Передатчики имеют цветовую маркировку для удобства идентификации на месте проведения работ, так как они настроены и откалиброваны специально перед отправкой для обеспечения максимальных эксплуатационных характеристик для каждого конкретного назначения.

TransOndes - устройства генерации волновых импульсов или ИПС (источник пульсации сигналов), которые должны быть связаны с утройствами размещенными на линии трубы. TransOndes универсальны в своем применении и назначении - имеют диапазон рабочего давления и диаметра, используемых труб. TransOndes обеспечивают оптимальную волновую пульсацию, минимизируя риск повреждения труб, фитингов и межтрубных соединений. По этой причине, TransOndes поставляются 3 разных типов, промаркированы цветными метками с определенными заводскими настройками и калибровкой. Для эффективного поиска пластиковых коммуникаций рекомендуется использовать полный комплект оборудования: TransOndes, PipeTool и локатор RD500.

• The Sprinkler Kit / Low Power/ Green TransOnde/ H50101 - Комплект для спринклера(разбрызгивателя) / Низкая мощность / зеленый TransOnde
  Предназначен для использования в энергосистемах малого потребления, не рекомендуется использовать для скрытых коммуникация, т.к. может привести к нарушению стен или полов от воздействия волн вибрации.Комплект для спринклера поставляется в виде дополнительного оборудования, которое нужно подключить к системе низкого давления.
• The Water Meter Kit / Medium Power / Yellow TransOnde/ H50102 - Комплект для счетчика воды / Средняя мощность / желтый TransOnde
  Предназначен для использования в энергосистемах среднего потребления. Комплект для счетчика воды поставляется в виде дополнительного оборудования, которое нужно подключить к системе среднего давления.
• The Fire Hydrant Kit / High power / Red/ H50103 - Комплект для пожарного гидранта / Высокая мощность / красный TransOnde
  Предназначен для использования в энергосистемах высокого потребления. Комплект для пожарного гидранта поставляется в виде дополнительного оборудования, которое нужно подключить к системе высокого давления.

Передатчики TransOndes калибруются заводом-изготовителем для обеспечения конкретного расхода воды. Расход как правило, имеет величину единица объема на единицу времени(литры в минуту или галлоны в минуту). Для калибровки передатчиков требуется специальное испытательное оборудование. Пользователям строго запрещается внутренняя корректировка передатчиков. Действия направленные на самостоятельную калибровку и корректировку могут привести к аннулированию гарантии, а так же к нарушению корректной работы системы, а так же рабочего участка трубы.

Для труб большего диаметра требуется более высокая скорость потока, чтобы обеспечить непрерывный выходной сигнал высокой мощности.

Сводная таблица применения TransOndes

ВНИМАНИЕ! Передатчики TransOndes должны использоваться строго по типу назначения!
