Система контроля изоляции трубопроводов Radiodetection PCM+

Radiodetection SCM

Radiodetection SCM

Артикул: Radiodetection SCM

Цена:

Radiodetection SCM



Radiodetection SCM



Аппаратура SCM позволяет осуществлять картирование величины и направления любого мешающего паразитного тока в трубопроводе вдоль трассы его прокладки. Такое картирование показывает, где ток в трубопроводе наводится, а где находятся места токового разряда (места проникновения тока с трубопровода в грунт). При наличии такой информации помеха может быть подавлена в соответствующем месте или в соответствующих местах трубопровода. После выполнения такого подавления аппаратура SCM может быть использована для демонстрации эффективности использования устройства подавления. Аппаратура SCM может быть также применена для картирования тока, преднамеренно вводимого в трубопровод.


Аппаратура SCM

  • Определяет местоположение точек наводок токов
  • Определяет местоположение точек паразитных токовых разрядов (мест проникновения токов с трубопровода в грунт)
  • Подтверждает факт успешного применения средств подавления паразитных токов
  • Обеспечивает картирование распределения отдельных источников тока в трубопроводной системе, в которой имеется несколько источников тока
  • Обеспечивает картирование распределения тока катодной защиты в трубопроводной системе от одного или нескольких источников тока
  • Выполняет исследование затухания в трубопроводной системе при использовании фактических имеющихся токов катодной защиты
  • выполняет измерения потенциалов трубопровода относительно грунта (совместно с опорным нормальным электродом)


Составные части системы

Система картирования паразитных токов SCM (Stray Current Mapper) состоит из следующих частей:

  • Стержень (штанга) с датчиком SCM SensorBar
  • Зонд SmartProbe 2
  • Прерыватель (модулятор) тока Smart Interrupter
  • Программные средства контроллера стержня с датчиком SCM SensorBar (прикладная программа для портативного компьютера)
  • Программных средств Data Viewer (прикладная программа для портативного компьютера)

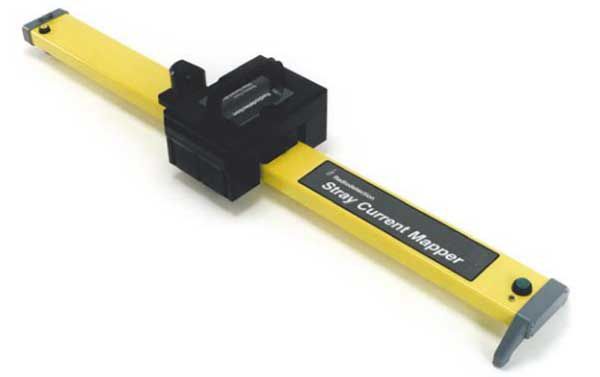

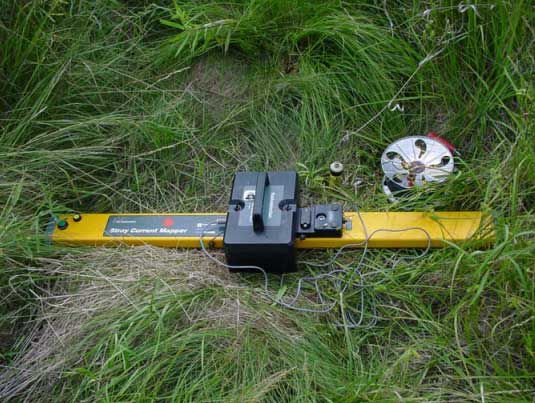

Измерительный стержень SCM SensorBar

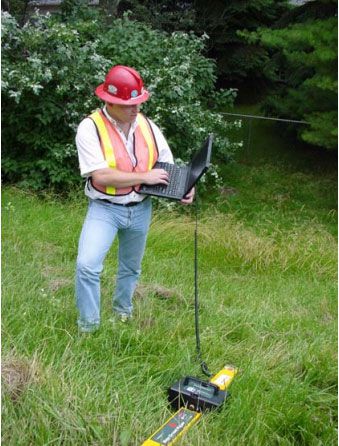

При установке на поверхности грунта над заданным трубопроводом и включении измерительный стержень (измерительная штанга) SCM SensorBar обнаруживает выбранный или специфический ток помехи в трубопроводе. Измерительный стержень SCM SensorBar является портативным прибором, который включает в свой состав следующее:

  • Выключатель On/off (Вкл./Выкл.)
  • Соединитель (разъем) зонда SmartProbe
  • Соединитель RS 232 для загрузки программных средств
  • Связной интерфейс для подсоединения портативного компьютера
  • Соединительный провод длиной 6 футов (1,8 м)
  • Анкерный пункт с висячим замком
  • СИД-индикатор
  • Пузырьковый уровень
  • Стрелка направления тока
  • Портативный источник питания на батарее свинцовых аккумуляторов напряжением 6 В, 20 ампер-часов (А-ч) с ручкой для переноски измерительного стержня SCM SensorBar
  • Прорезь для платы (карты) SmartMedia емкостью 8, 16 или 32 Мбайт, позволяющей осуществлять запись данных
  • Программные средства


Измерительный зонд SmartProbe 2

Измерительный зонд SmartProbe 2 используется для определения величины малого тока и для применения в стесненных городских условиях. Измерительный зонд SmartProbe 2 можно воткнуть в грунт и поместить непосредственно над трубопроводом вместо измерительного стержня SCM SensorBar, его использование может существенно понизить магнитную помеху от других параллельных токонесущих трубопроводов или от движущегося автомобильного транспорта.
Измерительный зонд SmartProbe 2 включает в свой состав следующее:

  • SCM-программные средства
  • RS232-соединитель для загрузки программных средств

Прерыватель тока Smart Interrupter

При определении помехи от статического паразитного тока от конкретного постороннего анодного заземления и его элементов необходимо установить прерыватель (модулятор) Smart Interrupter последовательно с источником тока установки катодной защиты или с источниками тока установки катодной защиты для конкретной структуры. Прерыватель Smart Interrupter модулирует источник тока посторонней установки катодной защиты посредством уникальной выходной сигнатурой тока, что позволяет измерительному стержню SMC SensorBar идентифицировать паразитные токи, поступающие от источника тока катодной защиты.
Прерыватель тока Smart Interrupter может также предоставлять важную информацию относительно собственного источника тока оператора, когда подключается последовательно с источником тока заданного (обследуемого) трубопровода.
Электропитание прерывателя тока Smart Interrupter производится от двух D-элементов LR20, однако он может подключаться и к внешнему источнику питания.

Стоимость: ПО ЗАПРОСУ
