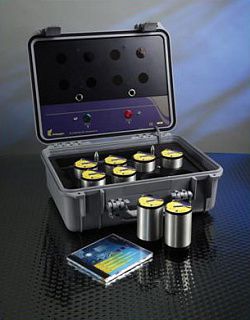

Enigma – не имеет радиоканала, не имеет проводов, а значит, нет потери информации которая снимается с трубы. Результатом является высокая эффективность обнаружения утечек. Течеискатель состоит из 8 герметичных датчиков (минимальное количество датчиков 2 шт), которые установлены в водонепроницаемом кейсе. Кейс предназначен для хранения, транспортировки и программирования датчиков через USB порт компьютера. В отличие от предыдущей модели Zetacorr, Enigma осуществляет связь с ПК при помощи оптронной связи, что резко увеличило скорость считывания информации. Это крайне удобно при работе в режиме обследования сети. Кроме этого датчики можно программировать и считывать без ПК, при помощи одного кейса.
Почему регистраторы?
-
Эффективность - запись (обнаружение) шума и определение местоположения утечки одновременно
-
Отыскание множества утечек
-
Оптимальная работа в случаях сложных и «тихих» утечек
-
Нет необходимости в работе персонала в ночное время
-
Значительное превосходство в сравнении с другими методами
Оптимальное решение
-
Работает ночью - оптимальное время для распространения шума:
-
низкие посторонние шумы
-
максимальное давление
-
Три звуковых «образца» за ночьдля разделения шумов потребления воды и шумов утечек
-
Может использоваться также днем
-
Цифровая обработка шумов используя технологию 24-бит
Испытания
-
Испытания в трех зонах
-
28 исполнителей + 3 оператора
-
Три «прохода» по каждой зоне
-
Результат - снижение утечек в обследуемых районах на 22%
-
90% утечек обнаружены с точностью до 2 метров
-
Результат - улучшенная эффективность
Установка / сбор данных
Программирование датчиков и считывание информации происходит с помощью коммуникационного кейса
-
до 8 датчиков в одном кейсе
-
программирование датчиков через:
-
ПК, или
-
быстрое программирование используя кнопку 'program' на кейсе
-
Записанный шум загружается:
-
напрямую в ПК, или
-
в коммуникационный кейс
-
Данные анализируются на месте или в офисе
Улучшения и изменения в новой версии
-
Быстрая связь с датчиками
-
USB на 2.5 Mбит/сек (RS232 всего 19.8 кбит/сек)
-
загрузка данных от 8 датчиков - около 2 минут
-
множество современных ПК не имеют RS232!
-
Оптическая связь с датчиками улучшает надежность передачи
-
Программирование/считывание данных без помощи ПК
-
Улучшенная чувствительность путем удвоения частоты записи шума + оцифровка 24 бит
-
Дистанция между датчиками до 1.5 км (металлические трубы)
-
ПО Enigma для Windows XP с многочисленными улучшениями
Особенности датчиков
-
Небольшой размер - помещаются в подавляющее большинство мест установки
-
Простота в установке
-
Срок службы батареи питания >5 лет
-
Полностью водонепроницаемы IP68
-
Возможность расширения системы
-
от 2 до 8 датчиков в кейсе
-
Съемный магнит для простоты установки
Датчики можно расположить на схеме трубы или на карте
-
Детали трубопровода и расположение датчиков на нем можно ввести схематично
-
В качестве альтернативы, можно использовать карту
Отображение нескольких результатов
-
Единое окно со всеми результатами корреляции
-
Возможность детального анализа пользователем
Преимущества
-
Одновременное обнаружение шума и определение местоположения утечки повышает эффективность
-
Отыскание множественных утечек на одном участке
-
Оптимальная работа в сложных ситуациях
-
Три звуковых «образца» за ночь для разделения шумов потребления воды и шумов утечек
-
Отпадает необходимость в работе персонала ночью
