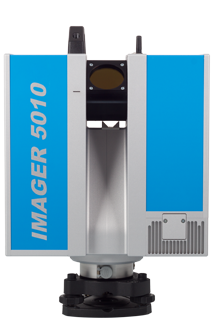

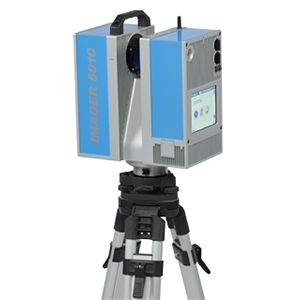

Лазерный сканер Z+F Imager 5010X

Лазерный сканер Z+F Imager 5010X

Артикул: Z+F Imager 5010X

Цена:

Z+F Imager 5010X



Z+F Imager 5010X




Z+F Imager 5010X
 стал результатом многих лет опыта разработки компании Z+F (Германия). Новый сканер сочетает в себе преимущества как сканеров средней, так и ближней дальности и позволяет получать новый уровень точности фазовых сканеров, сочетая в себе два главных преимущества – невероятно быстрый процесс сканирования, который, при этом, дает непревзойденную точность измерений и малые шумы.

Оснащенный лазером 1-го класса Imager 5010X позволяет сканировать в любых условиях, не опасаясь причинить вред здоровью людей, что повышает безопасность его использования.

Наличие цветного дисплея на сканере позволяет просматривать только что полученные данные. Сенсорный дисплей и никаких кнопок рядом с ним – простым нажатием на экран можно легко выполнять простые рутинные операции по управлению сканером. Это дает пользователю возможность автономной работы со сканером – больше не надо использовать компьютер для контроля получаемых данных.

При использовании сканера на промышленных площадках в комплексе с программным обеспечением LFM Modeller, можно построить трехмерные модели фасадов, цехов, заводских территорий и оборудования с дальнейшей передачей в наиболее распространенные программные пакеты.

Использование сканера на промышленных объектах и в архитектуре позволяет получить данные высокой точности и детальности для создания точных 3D моделей и чертежей.

Общее время работы на одной стоянке сканера составит менее 10 минут при выборе средней плотности сканирования и высоком качестве получаемых результатов: около 3мин 22 секунды на выполнение сканирования (360º×320º).


Blue Workflow – надёжный процесс работы

Случается, что закончив работу по сканированию объекта, специалист возвращается в офис и понимает, что часть целей не была просканирована в достаточной мере, были перемещены или вообще забыты. В таком случает сшивку сканов произвести невозможно из-за недостаточного перекрытия между позициями сканирования и для этого требуется повторный выезд на объект для завершения проекта.

ПО Z+F LaserControl® Scout в сочетании с новым сканером Z+F IMAGER® 5010X снимут эти проблемы. Законченный процесс работы обеспечит уверенность в надёжном результате и возвращаться для дополнительной съёмки не придётся.

Благодаря встроенным в Z+F IMAGER® 5010X сенсорам позиционирования ПО Z+F LaserControl® Scout обеспечивает быстрое автоматическое позиционирование и регистрацию (сшивку) прямо на месте.


Преимущества Z+F IMAGER 5010X:

  • Встроенная откалиброванная камера
  • Лучшая цветопередача по технологии Z+F High Dynamic Range Technology
  • 80 Mpixel и панорамная съёмка
  • Сверхбыстрый лазерный сенсор
  • Безопасный для глаз человека класс лазера 1
  • IP 53


HDR i-Cam

Интегрированная камера отлично работает в любых условиях, имеет специальный объектив для реалистичных панорамных снимков. Для удобства пользователя цифровая камера Z+F i-Cam полностью интегрирована в сканер Z+F IMAGER® 5010X.


Апгрейд вашего сканера 5010С до 5010X

Zoller + Fröhlich предлагает апгрейд вашего Z+F IMAGER® 5010C до Z+F IMAGER® 5010X.
Обращайтесь за информацией в нашу компанию.



Технические характеристики лазерного сканера Z+F Imager 5010X

Диапазон измерений

187.3 м

Мин. измеряемое расстояние

0.3 м

Минимальное разрешение

0.1 мм

Частота сбора данных

Макс. 1.016 млн. точек в секунду

Линейная ошибка

≤ 1 мм

Точность измерения расстояния



Точн. измерен., 25 м

1.0 мм (черная 14%) / 0.6 мм (серая 37%) / 0.5 мм (белая 80%)

Точн. измерен., 50 м

2.7 мм (черная 14%) / 1.2 мм (серая 37%) / 0.8 мм (белая 80%)

Точн. измерен., 100 м

10 мм (черная 14%) / 3.8 мм (серая 37%) / 2.0 мм (белая 80%)

Влияние температуры

незначительное

Устройство отклонения луча



Сканер (3D)

Профилограф (2D)

Вертикальная система вращения

Полностью закрытое заркало вращения

Горизонтальная система вращения

Сканер вращается вокруг вертик. оси

Вертикальное поле зрения

320°

320°

Горизонтальное поле зрения

360°



Вертикальное разрешения

0.0004°

0.0016°

Горизонтальное разрешения

0.0002°



Вертикальная точность

0.007°

0.007°

Горизонтальная точность

0.007°



Скорость сканирования

макс. 50 об/сек (3000 об/мин)

макс. 100 об/сек (6000 об/мин )

Время сканирования



Сканер (3D)

Сканер (3D) и Профилограф (2D)

Профилограф (2D)

Время сканирования

Угловое разрешение

pixel/360°
гориз. /верт.

низкое качество

норм. качество

высокое качество

премиум качество

pixel/360°
верт.

“обзорное“

1,250

0:13 мин.

0:26 мин.

0:52 мин.

1:44 мин.

1,280

“низкое“

2,500

0:26 мин.

0:52 мин.

1:44 мин.

3:24 мин.

2,560

“среднее“

5,000

0:52 мин.

1:44 мин.

3:22 мин.

6:44 мин.

5,120

“высокое“

10,000

1:44 мин.

3:22 мин.

6:44 мин.

13:28 мин.

10,240

“супервысокое“

20,000

3:28 мин

6:44 мин.

13:28 мин.

26:56 мин

20,480

“ультравысокое“

40,000

6:56 мин.

13:28 мин.

26:56 мин

53:20 мин

40,960

“экстремально высокое“

100,000

-

1:21 ч.

2:42 ч.

3:24 ч.

-

Разное



Сканер (3D)

Профилограф (2D)

Двухосевой компенсатор

разрешение: 0.001°
диапазон измерений:+/- 0.5°
точность: < 0.007°
выбор между вкл. / выкл.

-

Лазерный центрир

класс лазера: 2
точность: 0.5 мм/1м
диаметр лазерного пятна: < 1.5 мм на 1.5 м

-

Электронный уровень

электронный уровень отображается на дисплее

-

Связь

Ethernet / W-LAN

Ethernet

Хранение данных

встроенная 64 Гб флэш карта, 2 внешних разъема для накопителей USB по 32 Гб

Передача данных

Ethernet или USB 2.0

Встроенная панель управления

Сенсорный цветной дисплей с функциями измерения и навигации отображает результаты лазерного сканирования и цветные снимки

Интерфейс

2 x USB, LEMO 9-pin и LEMO 7-pin для подключения M-Cam, внеш. сенсоров, GPS, одометра, и т.д.

Электропитание



Сканер (3D)

Профилограф (2D)

Выходное напряжение

24 В пост. ток (сканер), 100 – 240 В адаптер питания

24 В пост. ток (сканер), 100 – 240 В адаптер питания

Потребление энергии

< 65 Вт (в среднем)

< 75 Вт (в среднем)

Время работы

> 2.5 ч. (внутренняя батарея)

без ограничений

Условия эксплуатации



Сканер (3D) и Профилограф (2D)

Рабочая температура

-10° C … +45° C

Температура хранения

-20° C … +50° C

Условия освещения

Работает в любых условиях – от яркого света до полной темноты

Влажность

без конденсата

Пылевлагозащита

IP 53

Размеры и вес



Сканер (3D)

Профилограф (2D)

Сканер
Размеры (ш/г/в)
Вес

170 x 286 x 395 мм
9,8 кг

170 x 286 x 395 мм
9,8 кг

Батарея
Размеры (ш/г/в)
Вес

170 x 88 x 61 мм
1,2 кг

-

Адаптер пистания
Размеры (ш/г/в)
Вес

35 x 67 x167 мм
0,54 кг

35 x 67 x167 мм
0,54 кг




Комплектация наземного лазерного сканера Z+F Imager 5010C

3D лазерный сканер Z+F Imager 5010X/5010C/5010

1

Треггер

1

USB-накопитель (объем 32 Гб)

2

USB заглушка

1

Источник питания 100-240 V + кабель питания

1

Перезаряжаемая Li-Ion батарея 5010

2

Зарядное устройство 5010 V2 + соединительный кабель 12V

1

Ethernet кабель 5м.

1

Набор для чистки

1

Программное обеспечение Z+F LaserControl

1

Программное обеспечение Z+F LaserControl Scout Pro (только для 5010X)

1

Руководство пользователя

1

ПрограммноеобеспечениеZ+F LaserControl Elements иZ+F  Imager 5010 Documetation

1

Транспортировочный кейс для сканера

1

Транспортировочный кейс для аксессуаров

1

Обучение на базе московского офиса

1

Калибровка, обновление прошивки и техническая поддержка 1год после отгрузки

1

Гарантия 1 год

1


Обучение работе со сканером Z+F Imager 5010X в Москве бесплатное
Стоимость обучения на вашей территории - уточните у наших специалистов




Помощь в подготовке документации для аукциона/тендера на поставку наземного лазерного сканера Z+F Imager 5010X


Обратитесь к нашим специалистам и мы поможем вам с оформлением документации



Сканер Z+F IMAGER 5010X в ЛИЗИНГ


За подробной информацией обращайтесь к нашим техническим специалистам.
+7 495 778 68 49
Info@geosalut.ru






Стоимость (цена) лазерного наземного сканера Z+F IMAGER 5010X по запросу

Мы готовы сделать вам лучшее предложение на Z+F Imager 5010X, которое будет включать в себя сам сканер, необходимые комплектующие и технические консультации по работе со сканером, сопутствующим ПО. Наши технические специалисты обладают большим опытом эксплуатации различных сканирующих систем и знают все "подводные камни" данной технологии. Поэтому наше предложение будет отвечать всем современным требования и стандартам лазерного сканирования.
