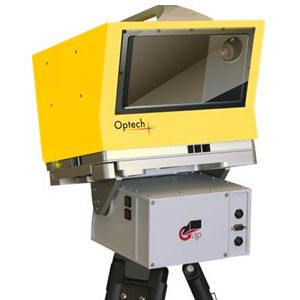

Лазерный сканер Optech ILRIS ER
Лазерные сканеры ILRIS производства компании Optech Incorporated (Канада, Торонто) предназначены для высокоскоростной подробной съёмки объектов с целью последующего построения пространственных координатных моделей.
Лазерные сканирующие системы Optech ILRIS ER используются при решении следующих задач:
-
топографическая съемка
-
съемка крупных архитектурных объектов и инженерных сооружений
-
съемка больших по охвату промышленных территорий
-
съёмка открытых карьеров
-
построение поверхностей взрывных блоков и вычисление их объёмов
-
корректура планов карьеров после изменения поверхности и пополнение горнографической документации
-
съёмка хвостохранилищ с определением их береговой линии
-
мониторинг обрушений и устойчивости бортов
-
определение объёмов отвалов и съёмка складов готовой продукции
-
другие задачи, связанные с построением и использованием трёхмерных цифровых моделей
Сканеры ILRIS характеризуются высокой надежностью, удобством и простотой эксплуатации.
При помощи специального адаптера на сканера может быть закреплена внешняя цифровая фотокамера или спутниковая ГЛОНАСС/GPS антенна. Существует возможность автоматической привязки данных лазерного сканирования по ГЛОНАСС/GPS наблюдениям.
Для наилучшего решения сложных задач существует несколько различных модификаций лазерных сканеров Optech ILRIS, ILRIS HD, ILRIS LR. Возможности применения лазерной сканирующей системы ILRIS расширяются благодаря использованию опций:
-
MC (компенсация движения)
-
ER (увеличение дальности)
-
36D(автоматизированная наклонно-поворотная платформа)
Лазерные сканеры Optech ILRIS представляют собой высокоточные, надёжные приборы, для работы в самых сложных полевых условиях, позволяющие получать трехмерные изображения высочайшего качества и точности.
Преимущества наземного лазерного сканирования:
-
Множество видов представления результатов от трехмерного облака точек, до планов и трехмерных моделей
-
Высокая точность и детализация
-
Дальность (съемка может производиться на расстояниях до 3000 м)
-
Съемка без доступа людей в опасные зоны
-
Оперативность съемочных работ (в несколько раз быстрее тахеометрической съемки)
-
Высокая мобильность комплекса (вес 15 кг; устанавливается на штатив; один оператор)
-
Возможность построения детальных моделей и планов, создание ведомостей геометрических параметров
-
Контроль измерений непосредственно в полевых условиях
-
Получение координат с одной точки стояния и без последующей камеральной обработки
Наземный лазерный сканер ILRIS ER (измерение расстояний до 1 800 метров)
Технические характеристики наземного лазерного сканера Optech ILRIS ER
Основные характеристики
|
Тип инструмента: импульсный высокоскоростной сканер для инженерных, горных, архетиктурных работ и мониторинга с большим диапазоном измерения расстояний и широким углом поля зрения.
Интерфейс:встроенный экран. Защищенный КПК.
Двигатель: сервопривод
Накопитель данных :защищенный КПК, Съемный FLASHнакопитель, встроенный жесткий диск
Камера: встроенная цифровая камера 3.1 мегапикселя, разрешение по панорамному снимку не менее 70 мегапикселей
|
Лазерная сканирующая система
|
Тип:импульсный 1535nm (импульсный момент)
Класс лазера:класс 1/ Класс 1М
Диапазон измерения расстояний:
-от 3 м до 1800 м
- 1800 м при 80% альбедо
- 650 м при 10% альбедо
Скорость: 10 000 точек в секунду
Расхождение лазерного луча: +0.25 mrad
Угловое разрешение: 0.108°
|
Точность
|
Измерение расстояния: 7мм на 100 метров
Угловая точность: +/-0.01°
Повторяемость: 3-4 мм
|
Поле зрения
|
По горизонтали: 360°
По вертикали: (110° при опции 36D)
Визирование: встроенная камера со встроенным дисплеем
Передача данных: Ethernet кабель, Wi-Fi
Хранение данных: защищенный КПК, встроенный HDD, съемныйFlashнакопитель
Установка: геодезический устойчивый штатив
|
Питание и аккумуляторы
|
Батарея : NiMH
Время работы: 5 часов
Температура: от - 20° до +50°С(при использовании термочехла до -40°)
Класс защиты: IP 65 (IEC 60529)
|
Полевой компьютер (в комплекте)
|
|
Программное обеспечение для сканирования и обработки (в комплекте)
|
Контроль сканирования, регистрация сканов, моделирование (2D, 3D), экспорт, расчёт объёмов, расчёт площадей поверхностей, построение планов, профилей, поверхностей и т.д.
|
