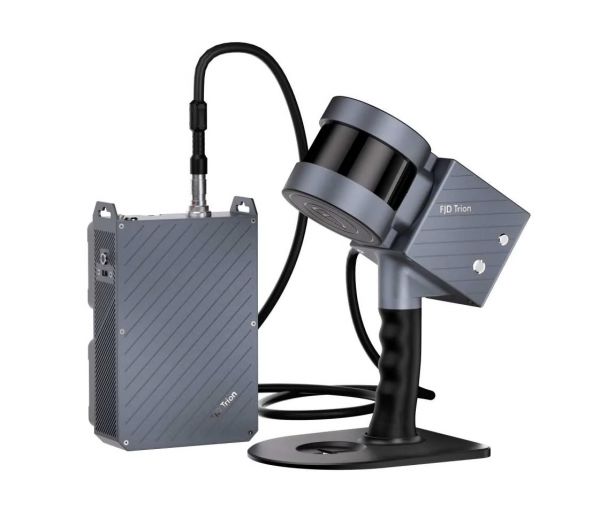

Лазерный 3D SLAM сканер FJD TRION S1

Сканер FJD Trion S1 3D LiDAR предлагает новый способ «увидеть» окружающий мир. Сканер Trion S1 3D LiDAR со скоростью 320 000 точек сканирования в секунду может быстро получать высококачественные сканы. Благодаря ведущему алгоритму SLAM Trion S1 также может захватывать, обрабатывать и отображать точные облака точек на мобильном терминале в режиме реального времени.

Преимущества сканера TRION S1:

• 320 000 точек в секунду
• ​Точность до 2 см
• 16 полос сканирования
• Дальность 120 м
• Облако точек в режиме реального времени
• Внутреннее и наружное сканирование
• Легкий и портативный
• Два аккумулятора с возможностью горячей замены.

Сценарии применения SLAM сканера TRION S1

В помещении, на улице и под землей без GNSS приемника:

• съемка зданий и сооружений
• создание поэтажных планов
• съемка зданий и сооружений для BIM проектирования
• съемка промышленных территорий
• подсчет объемов складов сыпучих материалов
• маркшейдерский замеры
• съемка подземных и наземных выработок

Облако точек в режиме реального времени

Отображение облака точек и обработка в режиме реального времени с помощью SLAM технологии.

Более широкий диапазон

Благодаря встроенной технологии 3D-сканирования LiDAR сканер Trion S1 3D LiDAR позволяет выполнять точные 3D-измерения сложных объектов и форм на расстоянии до 120 метров. Угол обзора по вертикали 360°, по горизонтали 270°, дальность сканирования 120 м.

Двойной аккумулятор

Двойной аккумулятор с возможностью горячей замены для бесперебойного питания. Надежный SLAM алгоритм для сканирования нескольких этажей.

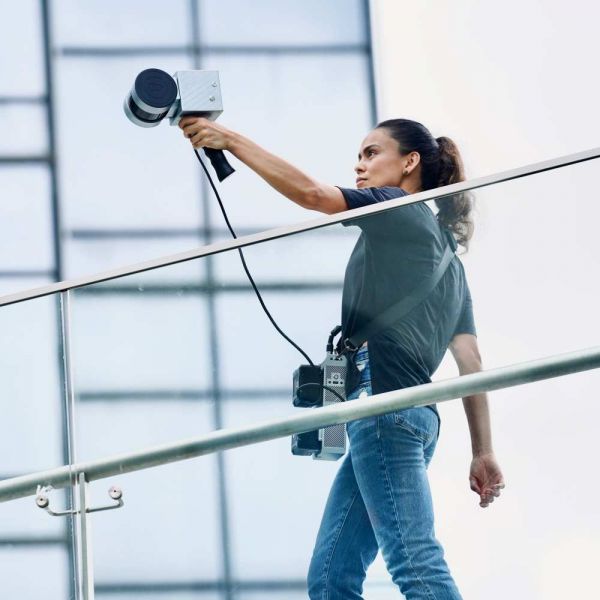

Портативность

3D сканер LiDAR легкий и портативный, его можно использовать в помещении, на улице, под землей, и даже в воздухе с дронами.

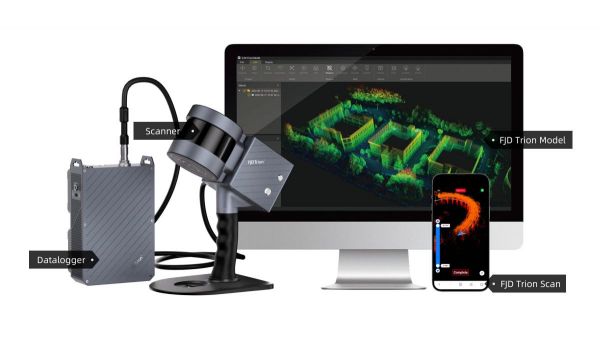

Программное обеспечение для визуализации 3D-облаков точек в режиме реального времени

• Отображает отсканированные файлы проекта объем памяти и время автономной работы
• Визуализирует облако точек в режиме реального времени
• Отслеживает путь в режиме реального времени
• Управляет файлами проекта и загружает их

FJD Trion Model - программное обеспечение для постобработки облака точек

• Удаляет шумы и раскрашивает облака точек
• Сшивает облака точек, отображает тени, преобразовывает координаты и выполняет автоматическую подгонку плоскости
• Классифицирует облака точек, создает 2D-чертежи, и строит 3D-модели

Дополнительные комбинированные пакеты

• Камера - камера FJD Trion предоставляет информацию о RGB и текстуре для облаков точек и сетки. С помощью модели FJD Trion изображения и отсканированные данные можно точно и без проблем синхронизировать.
• Рюкзак - рюкзак FJD Trion с вездеходом FJD Trion V1t RTK позволяет получить облако точек с географической привязкой с точностью до сантиметра. Без необходимости во внешних контрольных точках это идеальный выбор для проектов мобильного сканирования вне помещений.

 Технические характеристики TRION S1

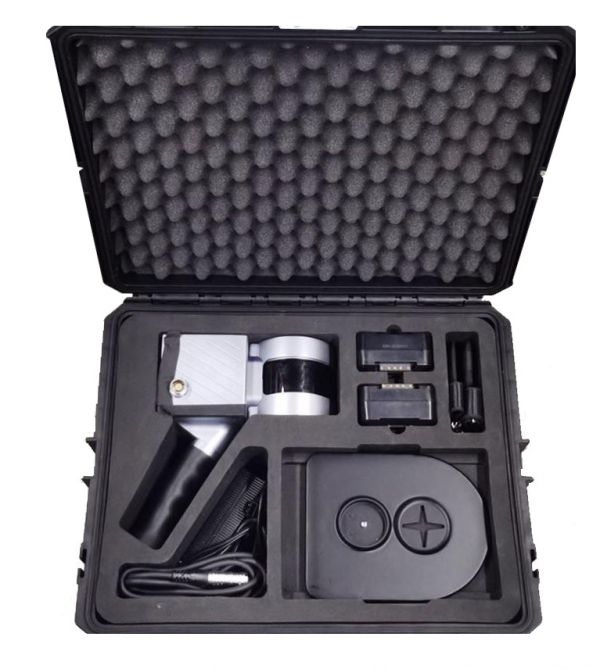

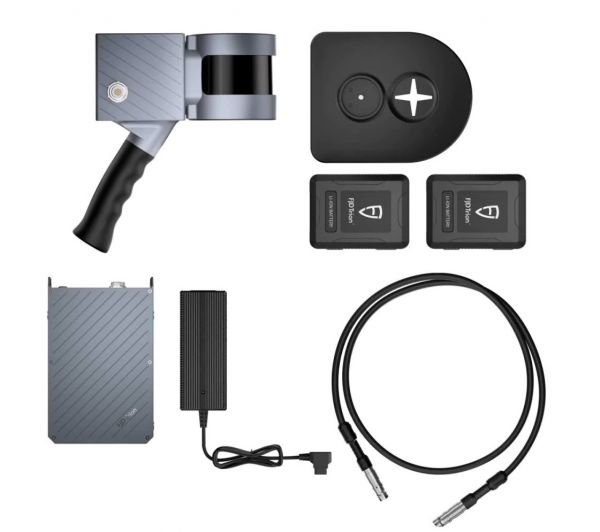

 Состав стандартного комплекта TRION S1

• лазерный сканер – 1 шт.;
• регистратор данных – 1 шт.;
• плечевой ремень – 1 шт.;
• основной кабель – 1шт.;
• аккумулятор – 2 шт.;
• зарядное устройство – 1 шт.;
• транспортировочный кейс - 1 шт.;
• программное обеспечение
