GVI LiAir БПЛА с ВЛС для Лидарной съемки
LiAir 220
Артикул: GVI-LA220-GS
Цена: ₽

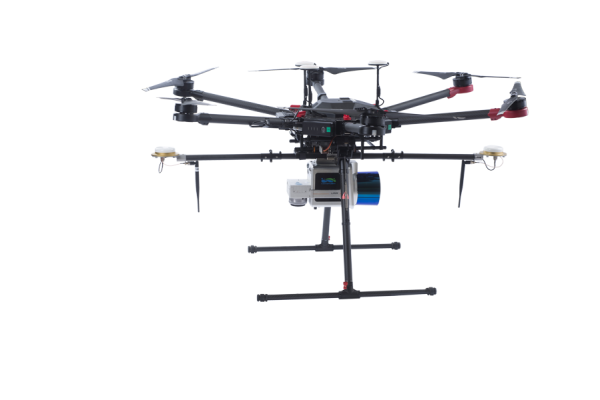

GreenValley International LiAir 220
Система лазерного сканирования LiAir 220 на базе лидара Hesai Pandar 40P c дальностью сбора данных до 200 метров.
Вес сканирующего сенсора для БПЛА составляет 1.5 кг, что позволяет легко установить его на беспилотный летательный аппарат. Отличные технические показатели сканера в сочетании с блоком ИНС/ГНСС, антенной, блоком управления и дополнительной цифровой камерой обеспечивают результат выполнения измерений геодезического класса точности. Четкие данные благодаря высокой плотности точек. Мониторинг в режиме реального времени: в процессе сканирования на ПК отображаются цветное облако точек.
LiAir может комплектоваться ПО планирования полёта LiPlan, навигации и управления полётом LiNav, ПО управления сканированием LiAcquire и обработки облаков точек и фотоснимков LiDAR360 с различными модулями.
LiPlanLidar– дополнительный программное обеспечение для системы LidarLiAir, которое может осуществлять взлет и спуск БПЛА одним нажатием кнопки, в реальном времени автоматически собирать данные и изображения в соответствии с запланированным путем, а также поддерживать параметры состояния LiAir. В LiPlan реализована облачная учетная запись и управление проектами. После сохранения задачи планирования вы можете войти в нее, чтобы синхронизировать задачи планирования на разных мобильных устройствах. Интерфейс LiPlan прост и удобен, и для начинающих легко ориентироваться и выполнять задачи полета и сбора данных с одним человеком.
LiAcquire - это универсальное программное обеспечение для сбора и постобработки для LiAir: контролирует сбор данных, обрабатывает в режиме реального времени, обрабатывает данные GNSS / INS, сканирует траекторию с точностью до см-уровня и использует ее для географической привязки облака точек и изображения, выводит отчет о точности.
Пользователи могут использовать программное обеспечение LiAcquire для выполнения автономной обработки данных или полной онлайн-обработки данных на основе платформы облачного сервиса LiCloud.
LiCloud - универсальная облачная платформа, разработанная GreenValley International для управления, обработки и визуализации данных, а также технической поддержки GVI.
Технические характеристики LiAir 220
|
Технические характеристики |
Модель/параметр |
LiAir220 S |
LiAir220 P |
|
Вес нетто (cкамерой, без монтажной панели и батареи) |
3.63 кг |
3.46 кг |
|
|
Общий вес (включая камеру, монтажную плату и аккумулятор) |
4.24 кг |
4.07 кг |
|
|
Вес (с аккумулятором без камеры) |
3.79 кг |
3.37 кг |
|
|
Диапазон сканирования |
0,3 м ~ 200 м (10% отражательная способность) |
||
|
Вертикальное поле зрения |
40 ° (-25 ° ~ 15 °) |
||
|
Горизонтальное поле зрения |
360 ° |
||
|
напряжение |
10 ~ 30 В (номинальное 12 В) |
||
|
электрический ток |
Типичное значение 2.3A при пиковом напряжении 12 В 5A при 10 В постоянного тока |
||
|
Общая потребляемая мощность |
<50W |
||
|
Рабочая температура |
0 ℃ ~ 40 ℃ |
||
|
Температура хранения |
-10 ℃ ~ 60 ℃ |
||
|
размер |
238 х 182,5 х 123,5 ), 1170 X 208 X 123,5 (с антенной) |
||
|
Камера (опционально) |
24 Мп |
||
|
Инерциальная навигационная система |
GNSS |
GPS, ГЛОНСС, ГАЛИЛЕО, БД |
GPS, ГЛОНСС, ГАЛИЛЕО, БД |
|
Точность отношения (постобработка) |
0,1 ° (1σ) |
0,008 ° (1σ) |
|
|
Точность азимута (постобработка) |
0,1 ° (1σ) |
0,038 ° (1σ) |
|
|
Лидар |
Лазерный датчик |
HS40P |
|
|
Уровень безопасности |
Уровень 1 |
||
|
Диапазон измерения |
0,3 ~ 200 м (20% отражательная способность) |
||
|
Точность измерений |
± 5 см (0,3 м ~ 0,5 м), ± 2 см (0,5 м ~ 200 м) |
||
|
Вертикальное поле зрения |
40 ° (-25 ° ~ + 15 °) |
||
|
Горизонтальное поле зрения |
360 ° |
||
|
Частота вращения |
10 Гц, 20 Гц |
||
|
Угловое разрешение (по вертикали) |
0,33 ° (-6 ° ~ + 2 °); 1 ° (+ 2 ° ~ + 3 °, -14 ° ~ -6 °); 2 ° (+ 3 ° ~ + 5 °); 3 ° (+ 5 ° ~ + 11 °); 4 ° (+ 11 ° ~ + 15 °); 5 ° (-19 ° ~ -14 °); 6 ° (-25 ° ~ -19 °) |
||
|
Угловое разрешение (горизонтальное) |
0,2 ° (10 Гц), 0,4 ° (20 Гц) |
||
|
Длина волны лазера |
905nm |
||
|
Максимальная эффективная скорость измерения |
720 000 точек / с |
||
|
Дрон |
Дрон платформа |
DJI M600 PR |
|
|
колесная база |
1133mm |
||
|
размер |
1668 мм X 1518 мм X 727 мм |
||
|
вес |
9.5kg |
||
|
Взлетный вес |
15,5 кг |
||
|
Время |
Без нагрузки: 32 мин |
||
|
Рабочее время |
4,4 кг нагрузки: 18 минут |
||
|
Максимальное сопротивление ветра |
8м / с |
||
|
Максимальная скорость |
18 м / с (без ветра) |
||
|
Круизный радиус |
2Km |
||
|
температура |
-10 ° C ~ 40 ° C |
||
|
аккумулятор |
4500mAh * 6 |
||
|
ПО |
Планирование маршрута |
ПО наземной станции LiPlan Lidar |
|
|
Контроль оборудования, мониторинг состояния, получение данных |
LiAcquire Lidar |
||
|
Анализ обработки данных облака точек (необязательно) |
LiPowerline Lidar Power Patrol |
||
Стоимость LiAir 220 по запросу.
