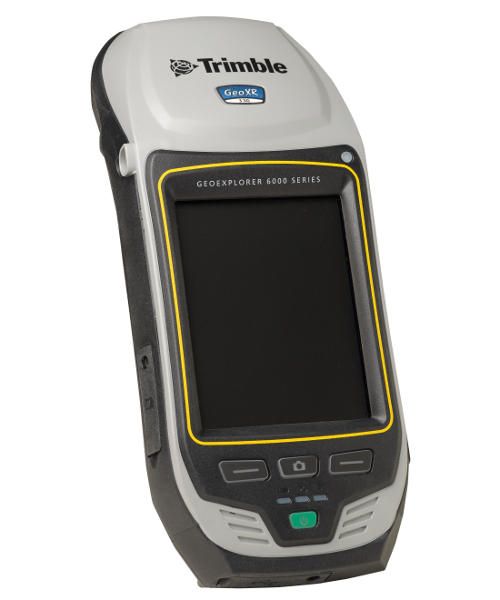

Приемник Trimble GeoXR
Trimble GeoXR является новым этапом в развитии современного геодезического оборудования компании Trimble. С появлением приемника Trimble GeoXR геодезический приемник и контроллер объединены в одно целое в компактном защищенном корпусе.
Большой яркий дисплей позволяет не только наблюдать за ходом работ, но и управлять всей работой приемника Trimble GeoXR. Встроенное в приемник Trimble GeoXR программное обеспечение Trimble Access имеет простую и понятную структуру, что позволит геодезисту не тратить много времени на обучение, а сразу приступить к работе. Наличие в комплекте приемника Trimble Geo XR внешней антенны позволяет выполнять высокоточные работы.
Приемник Trimble GeoXR оснащен 220 канальным приемником спутниковых сигналов GPS и ГЛОНАСС. Встроенный в приемник Trimble GeoXR аккумулятор позволяет работать в поле более 10 часов с возможностью «горячей» замены без выключения приемника. В комплект приемника входит две аккумуляторные батареи. Приемник Trimble GeoXR на сегодняшний день является лучшим компактным приемником. Наличие встроенного GSM/GPRS модема делает приемник GeoXR отличным Ровером для работы RTK/Статика/Кинематика , как в сетях базовых станций, так и от одиночной базовой станции.
Trimble GeoXR технические характеристики
Краткая характеристика системы
-
Двухчастотный GNSS приемник и антенна с технологией Trimble R-Track™
-
4,2-дюймовый поляризационный экран, легко читаемый при ярком солнечном свете
-
Встроенный сотовый модем стандарта 3.5G
-
Встроенные беспроводные интерфейсы Wi-Fi и Bluetooth®
-
5-ти мегапиксельная камера с автофокусировкой Windows Mobile® 6.5 (Профессиональный выпуск)
-
Прочный и влагозащищенный корпус.
Измерения
-
Trimble R-Track technology
-
Передовой 220-ти канальный GNSS процессор Trimble Maxwell™ 6 Custom Survey
-
Высокоточный составной коррелятор для измерений псевдодальностей GNSS
-
Нефильтрованные, несглаженные данные измерений псевдодальностей для снижения шума, снижение ошибки переотражения, малый временной интервал корреляции и повышение динамического диапазона
-
Сверхмалошумные измерения фазы GNSS с менее чем 1-миллиметровой точностью в полосе пропускания 1 гц
-
Отношение сигнал-шум выражается в дБ-Гц
-
Проверенная технология Trimble отслеживания спутников с малым возвышением
-
Одновременное отслеживание спутниковых сигналов:
-
GPS: L1C/A, L2C, L2E (метод Trimble для отслеживания L2P)
-
GLONASS: L1C/A, L1P, L2C/A (только GLONASS М), L2P
-
SBAS (WAAS/EGNOS/MSAS): L1C/A
-
1 Hz (позиционирование), 5 Гц (вынос в натуру)
-
Сохранение данных с частотой 1 Гц
-
Протоколы ввода поправок через сотовый модем: CMR +, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
GNSS определение координат в дифференциальном режиме по коду
-
Точность в плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.25 м + 1 мм/км СКО
-
Точность по высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.50 м + 1 мм/км СКО
Точность в дифференциальном режиме SBAS . . . . . . . . . . . . обычно <5 м. 3D
GNSS измерения в режимах Статика и Быстрая Статика (на внешнюю GNSS антенну)
-
Точность в плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 мм + 0.5 мм/км СКО
-
Точность по высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.5 мм + 0.5 мм/км СКО
Кинематическая съемка в реальном времени
Единичная базовая линия, длина <30 км
-
Точность в плане (внешняя GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 1 ppm RMS
-
Точность по высоте (внешняя GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . . 15 mm + 1 ppm RMS
-
Точность в плане (встроенная GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1.2 ppm RMS
-
Точность по высоте (встроенная GNSS антенна). . . . . . . . . . . . . . . . . . . . . 40 mm + 1.5 ppm RMS
Сетевой RTK
-
Точность в плане (внешняя GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 0.5 ppm RMS
-
Точность по высоте (внешняя GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . 15 mm + 0.5 ppm RMS
-
Точность в плане (встроенная GNSS антенна). . . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1 ppm RMS
-
Точность по высоте (встроенная GNSS антенна). . . . . . . . . . . . . . . . . . . . . . 40 mm + 1 ppm RMS
-
Время инициализации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . обычно <8 сек.
-
Инициализация reliability. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . обычно >99 9%
Физические характеристики
Размеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 мм x 234 мм x 56 мм
Вес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 925 г с внутренней батареей
2600 г весь сетевой RTK приемник, включая внутреннюю батарею, внешнюю GNSS антенну, кабель GNSS антенны, веху и кронштейн крепления
Температура
-
Рабочая. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –20 °C до +50 °C
-
Хранения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –30 °C до +70 °C
-
Зарядки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от 0 °C до +45 °C
Относительная влажность. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . неконденсированная, 95 %
Максимальная высота работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 658 м. (12 000 футов)
Максимальная высота хранения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 000 м. (16 400 футов)
Вода и пыль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . степень защиты IP65
Удар (устройство выключено). . . . . . . . ....... . падение с высоты 1.2 м. на фанеру, лежащую на бетоне
Вибрация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . по MIL-STD-810F, FIG.514.5C-1
Электрические характеристики
-
Процессор: TI OMAP 3503
-
Оперативная память (RAM): 256 МБАЙТ
-
FLASH -память: 2 ГБАЙТ
-
Внешнее хранение данных: карты SD/SDHC до 32 Гбайт
-
Аккумулятор Тип: Перезаряжающийся, съемный, литий-ионный
-
Емкость: 11.1 В, 2.5 А/ч
-
Время зарядки: 4 часа (обычно)
-
Время работы аккумулятора (встроенная / внешняя GNSS антенна):
-
GNSS только: 9.5 / 8.0 часов
-
GNSS & VRS по Wi-Fi: 8.5 / 7.5 часов
-
GNSS & VRS по Сотовому модему: 6.5 / 6.0 часов
-
Продолжительность работы в дежурном режиме (внешняя GNSS антенна отключена): 50 дней
-
Кнопки и Средства управления: кнопка включения питания, Программируемые кнопки «Влево» и «Вправо», кнопка затвора камеры
-
Разъемы и входы: встроенные микрофон и динамик, разъем мини-USB, последовательный интерфейс DE-9 посредством, дополнительного USB-адаптера последовательного интерфейса, разъем внешнего источника питания, гнездо для SIM-карты, гнездо для SDHC карты
Камера:
-
Режим фотосъемки: автофокусировка 5 Мпикс,
-
Формат файлов фотографий: JPG
-
Формат видеофайлов: WMV со звуком
-
Режим видеосъемки: разрешение до VGA
Сотовая связь и Беспроводная связь:
-
UMTS/HSDPA: 850/900/2100 МГц
-
Wi-Fi: 802.11 b/g
-
GPRS/EDGE: 850/900/1800/1900 МГц
-
Bluetooth: Версия 2.1 + EDR
Дисплей:
-
Тип: трансфлективный ЖК-дисплей со светодиодной подсветкой
-
Размер: 4,2 дюйма (по диагонали)
-
Яркость: 2280 кд/м2
-
Разрешение: 480x640
Поставка и Стандартные Принадлежности
-

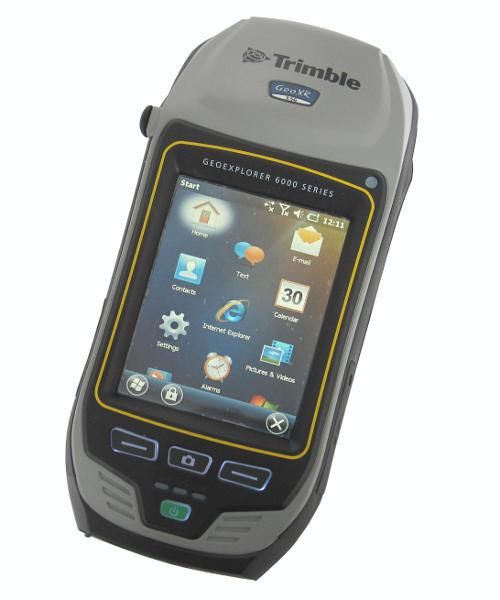

Полевой компьютер Trimble GeoXR с операционной системой Windows Mobile Microsoft 6.5
-
Аккумулятор (x2)
-
Сетевое зарядное устройство с комплектом международных переходников (x2)
-

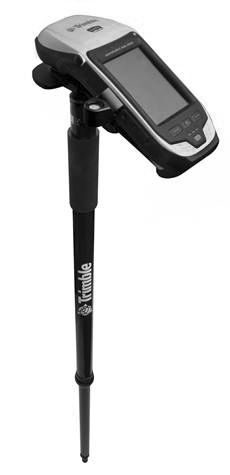

Кронштейн крепления на веху
-
USB кабель передачи данных (мини-USB)
-
Наручный ремешок
-
Стилус (x2) и шнурок для стилуса
-
Защитная плёнка для экрана (x15)
-
Упаковочная этикетка прибора
-
Пылезащитная крышка антенного порта
-
Транспортировочный кейс
-
Руководство по быстрому началу работы
-

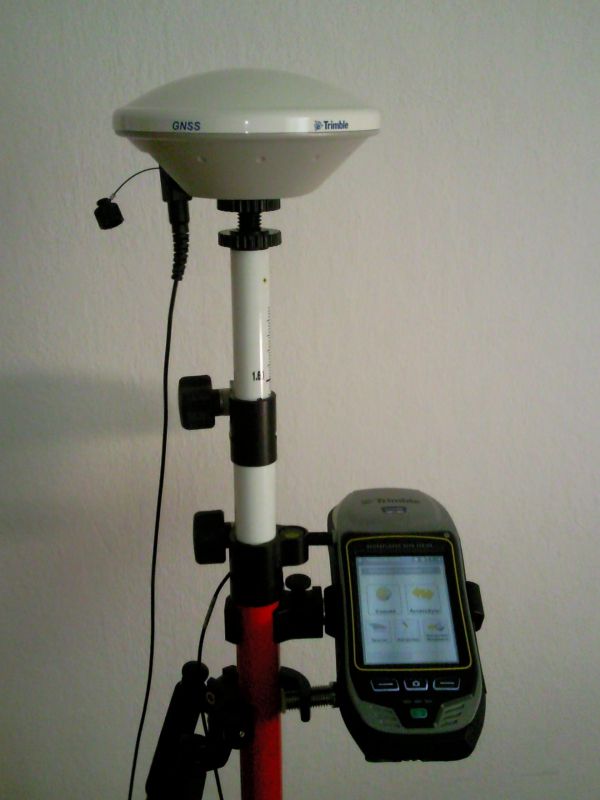

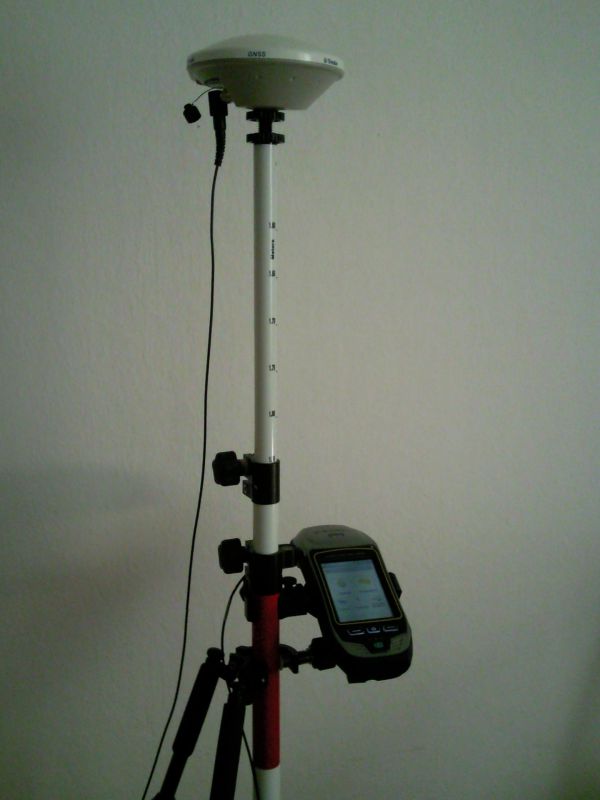

Внешняя антенна GNSS с антенным кабелем 1.5 м
Дополнительные Принадлежности для приемника Trimble GeoXR (под заказ)
-
Кабель автомобильного зарядного устройства 12В
-
Дорожный сменный комплект (SD, USB, SIM)
-
Мягкий чехол
-
Кабель GNSS антенны (TNC на SMB), 1.5 м. и 5.0 м
Все стандартные принадлежности также можно приобрести отдельно.
Решения для Trimble Field

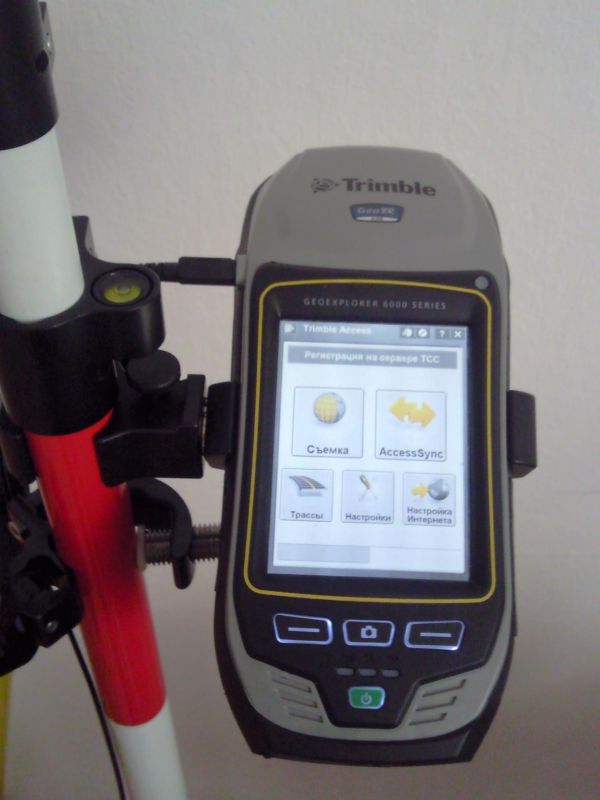

Геодезический GNSS приемник Trimble GeoXR управляется программным обеспечением Trimble Access.
Trimble GeoXR Спецификация поставки
Наименование
|
Кол-во
|
Приемник Trimble GeoXR
|
1
|
Батарея внутренняя (Li-Ion 11.1V 2.5Ah)
|
2
|
Устройство зарядное (15V 1A output)
|
2
|
Кабель интерфейсный USB (A-miniB)
|
1
|
Ремешок наручный
|
1
|
Стилус
|
2
|
Крепление на вешку
|
1
|
Пленка защитная Ultra Clear (комплект из 15 шт.)
|
1
|
Антенна GNSS (Zephir Model 2 Rover)
|
1
|
Кабель антенный (TNC – SMB 1,5m)
|
1
|
Кейс транспортировочный
|
1
|
Поверка метрологическая
|
1
|
Срок гарантии 1 год. Метрологическая поверка 1 год.
Получить дополнительную информацию и заказать приемник можно обратившись в нашу компанию:
-
(495) 778-68-49
-
info@geosalut.ru
-
Москва, ул. Угрешская, дом 2, корп. 23 (Технопарк "IQ-Park")
Trimble GeoXR Описание и технические характеристики
Презентация приемника Trimble GeoXR (по запросу)
