Трассоискатель CAT4+Genny4

Трассоискатель CAT4+Genny4

Артикул: RD CAT4+Genny4

Цена: 2660 $

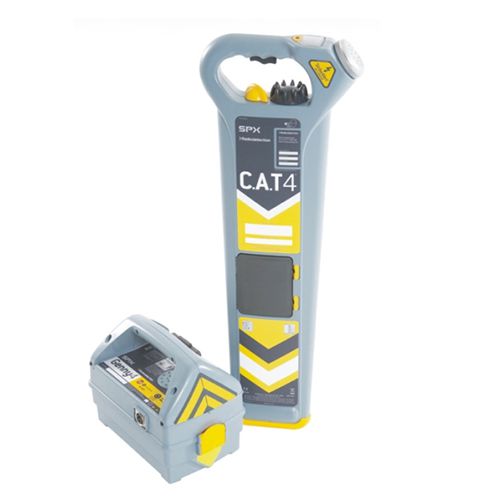

Трассоискатель Radiodetection CAT4+Genny4



Radiodetection CAT4+Genny4 бюджетный вариант трассоискателя. Позволяет оперативно обнаружить подземные коммуникации.

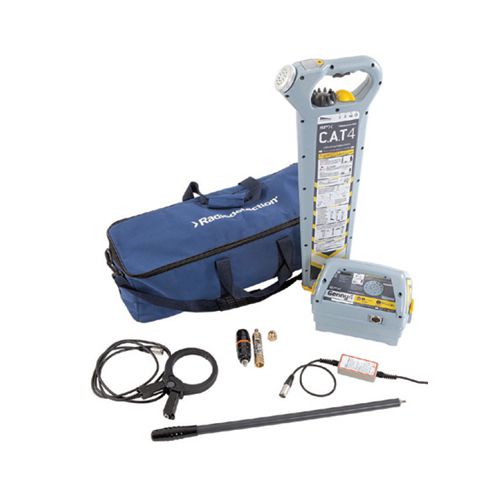

Стандартная комплектация CAT4+Genny4:

  • Локатор,
  • генератор,
  • сумка для переноски,
  • инструкция по эксплуатации на русском языке,
  • штырь заземления,
  • комплект проводов для прямого подключения генератора зажимами типа «крокодил»,
  • батареи питания для локатора и генератора.

Детектировать больше, детектировать быстрее

Режим поиска Avoidance Mode™ локатора C.A.T4 позволяет оператору проверять зоны, предназначенные для вскрытия грунта, на наличие сигналов промышленной частоты, и сигналов генератора Genny4 и определять точное положение коммуникаций за один проход. Вертикальная столбчатая диаграмма "с отметкой максимального уровня" на данном проходе позволяет пользователю быстро распознать и нацелиться на определенный заглубленный проводник.
Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра, которая облегчает локализацию таких коммуникаций, как телевизионные кабели и линии уличного освещения, включая ответвители. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.

Функция защиты от динамической перегрузки локатора C.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями – не требуя при этом от оператора ввода каких-либо параметров.

Более высокий уровень безопасности работ по вскрытию грунта

Как критический инструмент безопасности, система C.A.T4 и Genny4 предоставляет большое число функций, предназначенных для обеспечения безопасности проведения этих работ и помощи при снижении риска повреждения коммуникаций неглубокого залегания.

Полная совместимость с предыдущими версиями

Рабочий интерфейс C.A.T4 и Genny4 остался привычным, как и тот, который был введен компанией Radiodetection в середине 80-х годов прошлого века, и полностью совместим с предыдущими версиями прибора. Например, все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.

 Локация кабелей малого диаметра

Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям C.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски, которые исторически сложно обнаруживать, и уменьшить риск повреждения таких кабелей.

Режим обхода «Avoidance Mode™»

Этот режим ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny. Этот режим локатора C.A.T4 обеспечивает полностью контролируемый отклик, позволяя операторам быстро определять точное положение подземной линии и выполнять ее трассировку, практически, в любой зоне. Реальный звуковой сигнал позволяет операторам различать отдельные сигналы и коммуникации, обеспечивая максимальную скорость локации при сохранении безопасности.

Реальный звук

Звуковые сигналы, генерируемые C.A.T4, получаются из обнаруженных сигналов. Сигналы промышленной и радиочастоты, а также генератора Genny, могут быть легко различимы друг от друга и от фонового шума, помогая идентифицировать искомые линии коммуникации и различать близко расположенные коммуникации.

Функция усиления сигнала генератора Genny4

Одновременно с обычным режимом подачи сигнала промышленной частоты генератор Genny4 имеет функцию усиления сигнала (Signal Boost), которая позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.


Дополнительные принадлежности

Принадлежности генератора Genny4 предназначены для передачи сигналов локации по большинству типов инженерных коммуникаций, включая линии из непроводящего материала, например, пластиковые и керамические трубы. Эти принадлежности включают в себя следующее:

Сигнальные зажимы

Размещаются вокруг трубы или кабеля (диаметр до 220 мм) для подачи сигналов от генератора Genny4 в кабель или трубу без обесточивания кабеля или прерывания подачи среды в трубу.

Миниатюрный зонд-генератор (мышь)

Автономный сигнал-генератор, который может быть прикреплен к гибкому стержню для его проталкивания, позволяя детектировать и проводить трассировку неметаллических труб или каналов.

Адаптеры с кабелями и разъемами
Подача сигналов генератора Genny4 напрямую в системы распределения электроэнергии без предварительного отключения питания.

Система проталкивания FlexiTrace™
Гибкий стержень для проталкивания длиной 50 м с встроенным зондом, питание которого осуществляется от генератора Genny4, предназначен для трассировки неметаллических труб шириной до 15 мм.

Мощный неодимовый магнит
Простая процедура введения сигналов генератора Genny4 в заглубленные коммуникации через стальную или чугунную арматуру, например, через фонарные столбы, и даже через конструкции с покрытием с помощью нового двухчастотного режима генератора Genny4.

 Преимущества трассоискателя radiodetection C.A.T4 + Genny4:

  • Генератор повышенной мощности Genny4;
  • Контрастный дисплей с автоподсветкой;
  • Две рабочие частоты;
  • Поиск объектов сверхмалого диаметра;
  • Защита от динамической перегрузки;
  • Привычный интерфейс;
  • Совместимость со старыми аксессуарами и приборами RD;
  • Несколько режимов работы: Genny (генератор), Power (силовые кабели), Radio (радиосигналы) и Avoidance Mode (совмещенный режим).
  • Реальный звук, в зависимости от типа отслеживаемого сигнала;
  • Функция усиления мощности генератора;
  • Облегченный корпус с надежной защитой от пыли и влаги.

Технические характеристики:



Локатор C.A.T4

Сигналы промышленной частоты

3

Радиосигналы

2

Сигналы Genny4

4

Динамический диапазон

120 дБ при 10 Гц

Защита от динамической

40 дБ при 50 Гц (автоматическая)

перегрузки (ЗДП)

±10 % от глубины

Точность локации

Режим Line (линия): 5 %, от 0,1 м до 3 м

Точность определения глубины

Режим Sonde (зонд-генератор):

(при неискаженном сигнале

5 %, от 0,1 м до 7 м

и отсутствии помех)

От –20 до +50 °C

Рабочая температура

IP54

Степень защиты

2 x Lr20 (D) 1,5 В, щелочные совместимы

Батареи питания

с NiMH аккумуляторами типа D

Интерфейс данных

USB 2.0

Гарантийный срок

12 месяцев с момента приобретения

 Генератор Genny4



Мощность выходная

0,1 Вт

Мощность выходная с усилением

1,0 Вт

Частота сигналав режиме индукции

  33 кГц

Частота сигнала в режиме прямого подключения/бесконтактно с помощью зажимов

33 кГц и частота для локации кабелей малого диаметра, автоматическое согласование импеданса на соединении

Батареи питания

4 x LR20 (D) 1,5 В, щелочные

Гарантийный срок

12 месяцев с момента приобретения
