Система контроля изоляции трубопроводов Radiodetection PCM+

PCM+ (RD400-PCM, UpScan)

PCM+ (RD400-PCM, UpScan)

Артикул: PCM+

Цена: 10950 $



PCM+ (RD400-PCM, UpScan)



Radiodetection РСМ+ (RD400-PCM, UpScan) Система для поиска мест повреждения изоляции и диагностики коррозионного состояния трубопроводов.

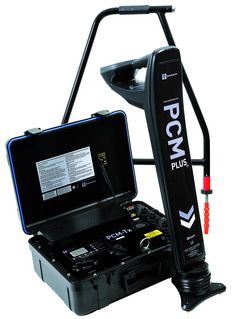

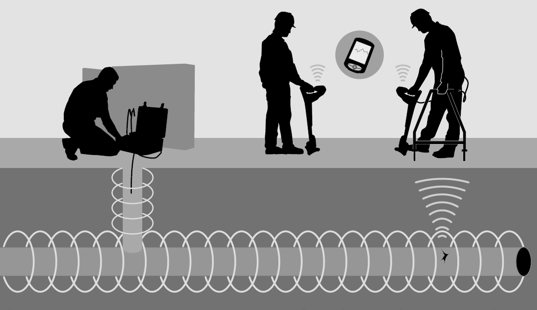

Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал "почти" постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.

После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.

После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.

Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.

Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.

Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.

Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.

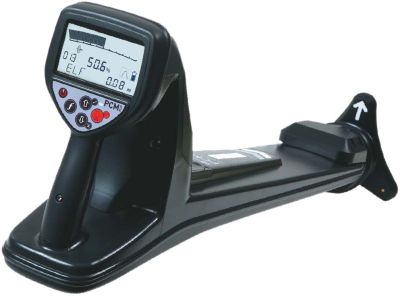

Приемник PCM+

РЕЖИМЫ КАРТИРОВАНИЯ

ELF

Сверхнизкая частота 128 Гц

LF

Низкая частота 640 Гц

8 кГц

Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10



РЕЖИМЫ ЛОКАЦИИ

*

Детектирование сигналов 50 Гц от силовых кабелей

CPS

Детектирование сигнала 100 Гц от станции катодной защиты

8 кГц

Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10

Пик/Ноль

  • Используется для точного определения искомой линии
  • Одновременный пиковый и нулевой отклик
  • Регулировка усиления: автоматически или вручную, используя клавиатуру


Генератор PCM-Tx

Выбор частоты
Выходной ток при частоте 4 Гц показывается на ЖКД.

Для картографирования применяются следующие частоты:

ELF макс. диапазон

ELF направление тока

LF направление тока

4 Гц*

4 Гц*

4 Гц*

ELF (128 Гц)

8 Гц (направление тока)

8 Гц (направление тока)



128 Гц

128 Гц



Динамический диапазон

140 дБ

Селективность

120 дБ/Гц

Дальность сигнала генератора

30 км

Точность определения глубины

2,5% до 3 м; ±5 % до 10 м в хороших условиях

Точность измерения тока

±2,5 %

Точность локализации

±2,5 % от глубины залегания

Масса

3,3 кг

Батареи

2 батареи типа D (алкалиновые или NiMN)

Время работы

12 ч

Подсветка

Да

Исполнение

IP64

Соответствие нормам

СЕ, совместима с Bluetooth®

Память

1000 точек записей: фазовый угол, глубина, сила тока, номер регистрации, частота, время и координаты места измерения

Пик/Ноль

  • Используется для точного определения искомой линии
  • Одновременный пиковый и нулевой отклик
  • Регулировка усиления: автоматически или вручную, используя клавиатуру


Генератор PCM-Tx

Выбор частоты
Выходной ток при частоте 4 Гц показывается на ЖКД.

Для картографирования применяются следующие частоты:

ELF макс. диапазон

ELF направление тока

LF направление тока

4 Гц*

4 Гц*

4 Гц*

ELF (128 Гц)

8 Гц (направление тока)

8 Гц (направление тока)


128 Гц

128 Гц

* Частота картографирования 4 Гц присутствует всегда. Оператор может выбрать частоту локации и индикацию направления тока, если это требуется для идентификации линии в зонах с массовыми коммуникациями или для обнаружения повреждения.



Конструкция кейса

Ударопрочный конструкционный пластик

Масса

15,2 кг

Размеры

47 х 37 х 19 см

Исполнение

NEMA 3R и IP55 с открытой крышкой
NEMA 6 и IP67 с закрытой крышкой

Соответствие нормам

CE

Выбор тока

Шестипозиционный (выбор величины тока) поворотный переключатель позволяет выбрать следующие величины при частоте 4 Гц:
100 мА, 300 мА, 600 мА, 1 А, 2 А, 3 А. Когда генератор PCM находится в работе, выбранная величина тока будет оставаться на постоянном уровне до тех пор, пока не будет достигнут предел входной мощности источника питания.



Дополнительное устройство системы PCM—А-рамка

А-рамка предназначена для детектирования повреждений оболочки заглубленных труб и кабелей.

  • Масса: 1,55 кг.
  • Размеры: 8,5 59 4,5 см





Руководство пользователя на русском языке на систему PCM+ RD400 предоставляется по запросу на электронную почту нашей компании или заполните форму запроса
