Артикул: Radiodetection RD 6000
Цена: 6200 $

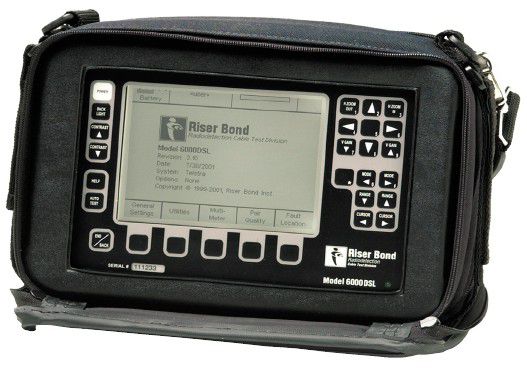

Многофункциональная система для тестирования телефонных линий. Совмещает в себе приборы диагностики и определения месторасположения дефектов кабелей. Состоит из мультиметра, многофункционального времяимпульсного рефлектометра, локатора для поиска дефектов изоляции кабелей, измерителя уровня шума и специального устройства для идентификации парных кабельных жил. Специалисты по тестированию телефонных линий используют Модель 6000 для выявления неисправностей кабелей в аналоговых и цифровых телефонных сетях.
Model 6000 — многофункциональный прибор для тестирования, который объединяет в себе функции диагностики и локации неисправностей, и включает в себя: мультиметр; полнофункциональный времяимпульсный рефлектометр (TDR); локатор неисправностей, связанных с изменением величины сопротивления (RFL); тестер сопротивления изоляции (IR) и измеритель баланса пар и уровня шумов. Специалисты по тестированию телефонных линий используют Model 6000 для определения неисправностей в обыч-ных (голосовых) кабелях и в кабелях для высокоскоростной передачи данных.
В режимах мультиметра, тестера сопротивления изоляции, измерителя баланса пар и уровня шума Model 6000 используется для определения типа неисправности, положение которой может быть определено в режиме TDR или RFL. Прибор может быть использован для определения полных и частичных разрывов, коротких замыканий с высоким и низким сопротивлением, наличия воды, отводов, катушек нагрузки, плохих стыков, неисправных разъемов и других повреждений кабелей.
Мультиметр позволяет измерять переменное и постоянное напряжение до 400 В, напряжение батарей от 2 до 400 В и сопротивление до 2 кОм. Встроенный мост предоставляет возможность измерений в 3 и 4 проводном режиме. Тестер изоляции работает в диапазоне до 100 МОм. Рефлектометр, входящий в состав RD6000, не уступает по своим возможностям и точности измерений модели RD3300. Вся информация хранится в памяти прибора и может быть быстро распечатана.
Все результаты отображаются на графическом ЖК-дисплее с разрешением 320х240 точек. Дисплей обладает повышенной четкостью, а встроенная электролюминесцентная подсветка делает его пригодным для использования в помещениях с недостаточным освещением и даже в темноте. Управление осуществляется с помощью удобных кнопок с четкой маркировкой, расположенных на передней панели прибора.
Питание прибора осуществляется от аккумулятора. Одного полного заряда аккумулятора достаточно для 6 часов работы рефлектометра. В комплект поставки входят зарядное устройство, жесткая сумка для транспортировки, перемычка для закоротки линии и руководство пользователя. RD6000 способен работать в диапазоне температур от 0 до +60оС. Максимально допустимая влажность составляет 95% без конденсации влаги.
Сравнительные характеристики рефлектометров Radiodetection (RiserBond)
Рефлектометр RD1270A |
Рефлектометр RD1205T |
Рефлектометр RD3300 |
Рефлектометр RD6000 |
Рефлектометр RD6000DSL |
|
Тип кабеля |
любой |
витая пара |
витая пара |
витая пара |
витая пара |
Максим. дальность, м. |
19400 |
19400 |
19400 |
19400 |
19400 |
Разрешение по дальности |
0.02...0.1 м |
0.02...0.1 м |
0.1 м |
0.1 м |
0.1 м |
Точность измерений |
±0.15м плюс ±0.01% от значения |
±0.15м плюс ±0.01% от значения |
±0.15м плюс ±0.01% от значения |
±0.15м плюс ±0.01% от |
±0.15м плюс ±0.01% от значения |
Ширина импульса, нс |
от 0.5 до 6000 |
от 2 до 6000 |
от 5 до 1000 |
от 2 до 33000 |
от 2 до 33000 |
Разрешение дисплея |
320x240 точек |
128x256 точек |
320x240 точек |
320x240 точек |
320x240 точек |
Память (рефлекто-грамм) |
до 16 |
до 16 |
до 16 |
от 8 до 32 |
от 8 до 32 |
Запись данных на PC |
есть |
есть |
есть |
есть |
есть |
Габариты (ВхШхГ мм) |
267х248х127 |
267х248х127 |
120х240х60 |
160х240х60 |
160х240х60 |
Вес, кг |
2.8 |
3.7 |
1.2 |
1.3 |
1.3 |
Доп. функции |
нет |
нет |
нет |
Мультиметр, тестер сопротивления изоляции, мост, |
Функции модели 6000 + тестирование xDSL-линий |
