Рефлектометр Bicotest LEXXI T810

Артикул: Bicotest LEXXI T810

Цена: 2125 $

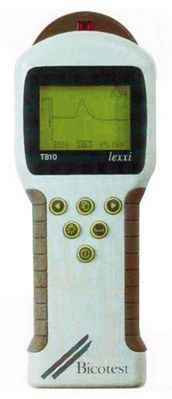

LEXXI™ T810

Lexxi™ T810 представляет последнее поколение ручных локаторов для поиска неисправностей кабелей и обеспечивает за счет использования новейших технологий значительное сокращение затрат времени на локацию и исключительно высокие эксплуатационные характеристики.

Lexxi™ T810 является универсальным прибором, который может быть эффективно использован при локации как на небольших, так и значительных расстояниях любых типов металлических кабелей. Простое переключение режимов работы обеспечивает возможность локации сетей кабельного телевидения, телекоммуникационных и цифровых линий передачи информации, кабелей витая пара, а также коаксиальных кабелей с импедансом 75 и 50 Ом.
Применение новейших разработок (Патент № 2318465) обеспечивает универсальность и простоту использования этого прибора для тестирования кабелей.
Большой дисплей с подсветкой и функциональные клавиши позволяют работать с прибором при температуре -20°С и использовать его в самых различных условиях локации.
Точность локации неисправностей до 20 см на самом низком диапазоне.
Автоматическая компенсация ослабления сигнала в кабеле гарантирует простоту локации неисправностей на любых расстояниях при отсутствии необходимости в балансе импедансов и регулировании уровня усиления.
В зависимости от выбранного типа кабеля по умолчанию автоматически устанавливается скорость распространения импульсов, импеданс и параметры схемы компенсации ослабления сигнала в кабеле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны локации (номинально):	10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м при скорости распространения импульсов 0,67
Погрешность:	± 0,9% от диапазона
Разрешающая способность:	± 1% от диапазона
Скорость распространения:	Изменяется в пределах от 0,2 до 0,99 Последнее из использованных чисел автоматически запоминается
Усиление:	Автоматическое по вертикали
ПАРАМЕТРЫ ИМПУЛЬСА:
Длительность:	От 7 nсек до 2 mсек, выбирается в соответствии с диапазоном
Амплитуда:	5 В номинальная без нагрузки
Выходной импеданс:	25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем
Регулирования баланса:	Не требуется
ВЫХОД:
Разъемы для подключения:	2 x 4 мм на высоте 19 мм
Защита:	Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром.
ДИСПЛЕЙ:
Тип:	Жидкокристаллический с подсветкой, разрешение 128 x 64 пикселей
Курсор:	Одна вертикальная линия
Режимы (реальное время):	Трассировка отдельной линии Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса) Контрастность экрана с автоматической температурной компенсацией Настройка скорости распространения
Питание:	6 алкалиновых АА батарей LR6
Рабочая температура:	От -20°С до +55°С
Температура хранения:	От -30°С до +70°С
Относительная влажность:	93% при +40°С
Защита от проникновения влаги:	В соответствии с BS 2011, Part 2.1 R/IEC 68-2-18, Test Ra
Категория безопасности:	В соответствии с требованиям директивы 73/23/EEC и правилами директивы 93/68/EEC; BS EN 41003: 1997
Соответствие соглашению ЕМС:	ЕС директива 89/336/EEC и правила директивы 93/68/EEC
Размеры:	250 x 100 x 55 мм
Вес:	600 г (включая батареи, без проводов)
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:	Выбирайте Т810/1 плюс провода в соответствии с конкретным применением
Т810/1:	Локатор LEXXIä с пылевлагонепроницаемой наплечной сумкой с ремнем, 6 алкалиновых батарей АА и инструкция по эксплуатации; кабель
L810/1/PWR:	Тестовый провод с предохранительным блокирующим фильтром для подключения к силовым кабелям под напряжением переменного тока. Максимальное напряжение 600 В (эффективное значение), 50/60 Гц
L810/1/50:	Провод с импедансом 50 Ом для тестирования коаксиальных кабелей и силовых обесточенных кабелей
L810/1/75:	Провод с импедансом 75 Ом для тестирования коаксиальных кабелей
L810/1/100:	Провод с импедансом 75 Ом для тестирования кабелей витая пара
L810/1/BNC-F:	Адаптер для подключения LEXXI™ к разъему BNC
Гарантия:	2 года

Отличительные характеристики:

Простота использования с помощью одной руки
Универсальный ручной прибор для локации как на небольших, так и значительных расстояниях
Простое переключение режимов работы обеспечивает возможность локации различных типов кабелей, включая кабели переменного тока под напряжением при использовании провода с блокирующим фильтром
Компенсация ослабления сигнала в кабеле и узкий импульс, обеспечивающий возможность ясной и четкой трассировки по изображению на экране дисплея
Большой дисплей с высоким разрешением
Жидкокристаллический дисплей с возможностью эксплуатации при температуре -20°С
Удобные функциональные клавиши
Минимальная длительность импульсов 7 nсек
Традиционная надежность оборудования фирмы Bicotest
Гарантия два года

В комплект поставки входят:
