Система мониторинга недоступных полостей Optech CMS V500
Новинка

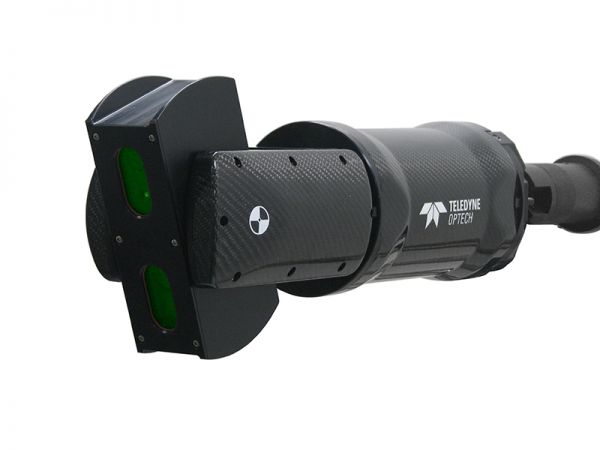

Система мониторинга недоступных полостей Optech CMS V500

Артикул: Optech CMS V500

Цена:


Система мониторинга недоступных полостей CMS V500



OptechCMS (CavityMonitoringSystem) - идеальное решение для сканирования опасных и недоступных полостей, позволяющая маркшейдеру безопасно выполнять геодезические измерения. CMS собирает тысячи точек, чтобы определить размер полости, ориентацию и объем, и это понимание фактической структуры шахты повышает эффективность использования шахт и их безопасное использование.

Полностью программируемые функции CMS, простота транспортировки, настройки и привязки позволяет пользователям оптимизировать свою работу и получать данные в универсальном формате для организации эффективного рабочего процесса.

Разработанный для практической работы, используя опыт реального мира, OptechCMS стала синонимом точной подземной съемки. С сотнями систем, поставляемых по всему миру, CMS является стандартом для быстрого, надежного и эффективного сканирования и мониторинга подземных полостей.

Новая и улучшенная модель V500 продолжает этот стандарт - новый функционал, меньший размер и беспроводная работа. Новая встроенная камера делает CMSV500 также инструментом контроля, позволяя оператору визуализировать и регистрировать рудные проходы, бункеры для хранения, вентиляционные шахты и другие недоступные районы.

  • Точные 3D-модели полостей, для сравнения данных быстро и легко
  • Визуализация данных в режиме реального времени, чтобы проверить качество данных непосредственно на объекте
  • Беспроводная работа, чтобы контролировать работу из безопасной зоны
  • Работа с ПК на базе Windows, позволяющая легко переносить данные и гибко работать
  • Экспорт данных CMS в любое программное обеспечение и платформу САПР для анализа




Ключевые особенности системы лазерного мониторинга Optech CMS V500:

  • Измерения в различных режимах
  • Новый функционал
  • Визуализация данных в режиме реального времени
  • Автоматическое выравнивание
  • Быстрая скорость сбора данных
  • Поле зрения 360° x 320°
  • Быстрое и точное построение 3D модели полостей
  • Безопасный мониторинг недоступных областей
  • Встроенная камера

Выгоды

  • Увеличение производства
  • Рассчитать объем засыпки
  • Изучить засыпку и эффективность взрывных работ
  • Безопасность для персонала


Технические характеристики CMS V500

Макс. дальность измерений

до поверхности с отражательной способностью 20%: 200 м,
до поверхности с отражательной способностью 90%: 500 м

Разрешение по дальности

1 мм

Поле зрения

по горизонтальному углу: 360°
по вертикальному углу: 320°

Угловое разрешение

0,022°

Мин. шаг сканирования по вертикальному/горизонтальному углу

0,25°

Погрешность измерения расстояний

2 см

Погрешность измерения углов

0,1°

Время сканирования с шагом по вертикальному и горизонтальному углу 1°

6 минут

Диаметр сканера

145 мм

Масса сканирующей головы

7 кг

Встроенная камера

1 Мп

Питание

15 В постоянного тока

Рабочая температура

от -20°С до +60°С

Класс пыле- и влагозащищенности

IP65
