Система мониторинга недоступных полостей Optech CMS V400

Система мониторинга недоступных полостей Optech CMS V400

Артикул: Optech CMS V400

Цена:

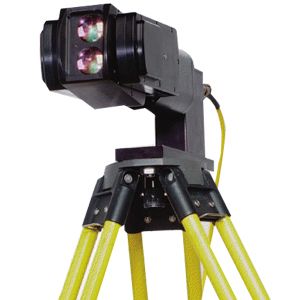

Opteh CMSV400-1

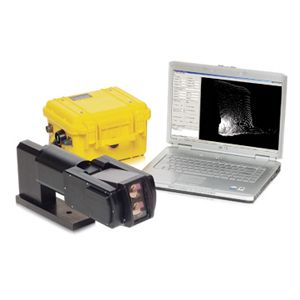

Opteh CMSV400-2


Система мониторинга недоступных полостей CMSV400



Cavity Monitoring System произвела революцию в сканировании недоступных подземныхполостей. Разработаннаядля подземных горных работ, CMS обеспечивает быстрое, точное, трехмерное геодезическое решение, полностью отвечающее потребностям маркшейдеров в компактных и прочных, с герметичнойоптикойсистем сканирования.

CMS V400 является новейшей системой мониторинга недоступных полостей от компании OptechInc. (Канада).

CMS V400 является дальнейшим развитием хорошо зарекомендовавших себя систем CMS ("Cavity Monitoring System") предыдущих моделей.

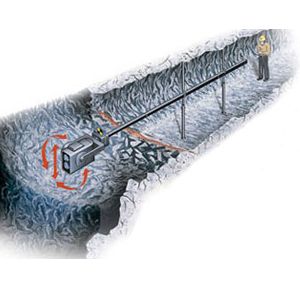

CMS V400 – идеальное решение для сканирования опасных и недоступных полостей, позволяющее повысить безопасность при традиционной добыче полезных ископаемых: измерительная голова CMS вводится в опасные или недоступные области, в то время как оператор находится в безопасном месте.

Система проста в транспортировке и установке. Пользователем могут быть заданы параметры сканирования, такие как шаг по углу возвышения и вращения, пределы сканируемой области.

CMS V400 полностью отличается от предыдущих моделей, предоставляя более быструю и надежную систему, обеспечивающую получение облака точек вчетверо большей плотности, затрачивая при этом вдвое меньше времени. Помимо существенного уменьшения времени сканирования разработан современный пользовательский графический интерфейс, который позволяет отображать процесс получения данных в реальном времени, а также производить постобработку. Это позволяет пользователю контролировать полноту получаемых данных и выполнять геопривязку в полевых условиях.



Ключевые особенности системы лазерного мониторинга Optech CMS V400:

  • Измерения в различных режимах
  • Удобная работа
  • Визуализация данных в режиме реального времени
  • Автоматическое выравнивание
  • Быстрая скорость сбора данных
  • Поле зрения 360° x 290°
  • Быстрое и точное построение 3D модели полостей
  • Безопасный мониторинг недоступных областей

Выгоды

  • Увеличение производства
  • Рассчитать объем засыпки
  • Изучить засыпку и эффективность взрывных работ
  • Безопасность для персонала


Технические характеристики CMS V400

Макс. дальность измерений

до поверхности с отражательной способностью 20%: 200 м, до поверхности с отражательной способностью 90%: 500 м

Разрешение по дальности

1 мм

Поле зрения

по горизонтальному углу: 360°
по вертикальному углу: 290°

Угловое разрешение

0,022°

Мин. шаг сканирования по вертикальному/горизонтальному углу

0,25°

Погрешность измерения расстояний

2 см

Погрешность измерения углов

0,1°

Время сканирования с шагом по вертикальному и горизонтальному углу 1°

6 минут

Диаметр сканера

175 мм

Масса сканирующей головы

5,4 кг

Масса аккумулятора

7,6 кг

Питание

24 В постоянного тока

Рабочая температура

от -10°С до +50°С

Класс пыле- и влагозащищенности

IP65
