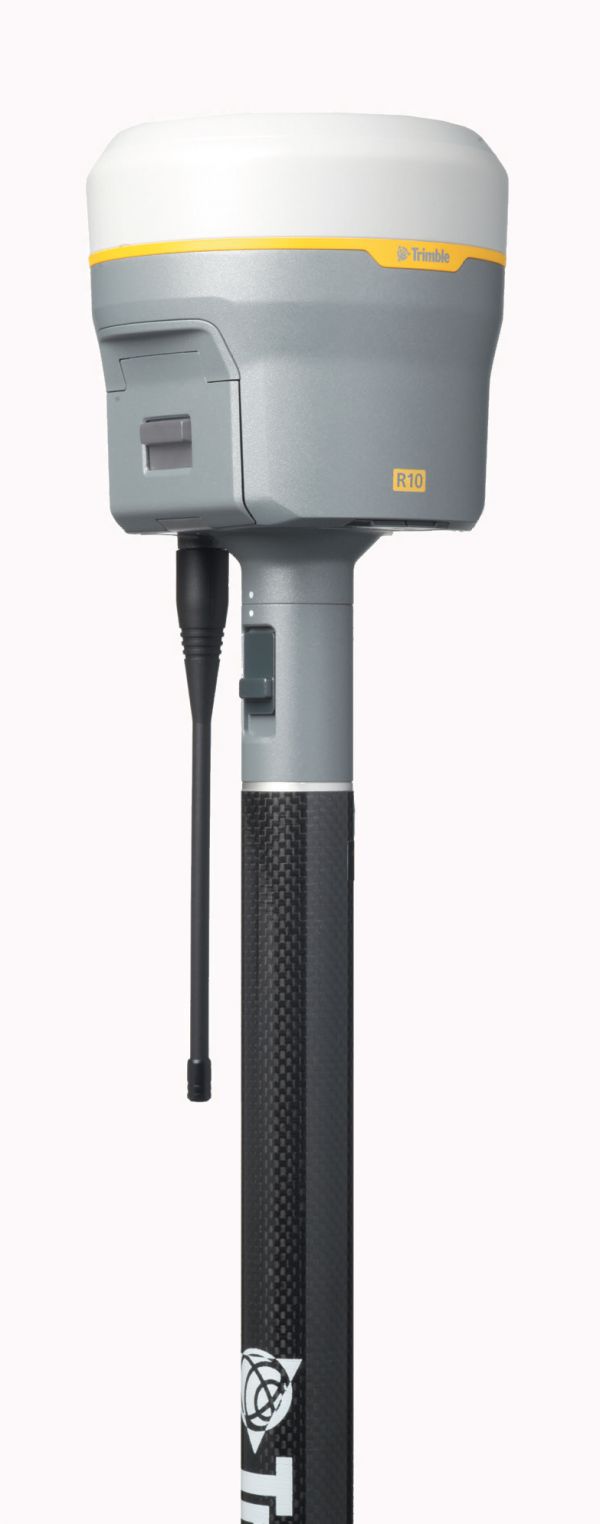

Приемник Trimble R10 GSM/GPRS

Приемник Trimble R10 GSM/GPRS

Артикул: R10-001-00

Цена: 1000000



Приемник Trimble R10 GSM/GPRS p/n R10-001-00





НОВЫЙ УРОВЕНЬ ПРОИЗВОДИТЕЛЬНОСТИ

Приемник Trimble R10 разработан для увеличения производительности работы геодезистов. Объединяя в едино компактном корпусе целый ряд новейших технологий этот мощный приемник использует все спутниковые сигналы GNSS, что позволяет геодезистам быстрее и удобнее выполнять измерения с различных окружающих условиях.

Новая технология обработки сигнала TrimbleHD-GNSS

В приемнике Trimble R10 используется новый процессор спутниковых сигналов Trimble HD-GNSS. Эта технология обеспечивает более надежную оценку точности, особенно в сложных условиях. Существенно уменьшая время сходимости, увеличивая точность и надежность получаемого результата технология HD-GNSS позволяет геодезистам выполнять измерения при укороченных сеансах с большей уверенностью.

Процедура ускорения съемки Trimble SurePoint

Применяемая в Trimble R10 технология SurePoint позволяет ускорить геодезические измерения, обеспечивая при этом максимально высокую точность и качество результата.

Электронный уровень eBubble

В приемнике Trimble R10 используется электронный уровень, графическое изображение которого выводится на дисплей контроллера Trimble TSC3 или Trimble Slate. Если вешка стоит вертикально, то изображение уровня на экране контроллера будет зеленого цвета. Система непрерывно контролирует наклон вешки при измерениях. Если в ходе измерений наклон вешки выйдет за заданные пределы, то программа Trimble Access немедленно предупредит геодезиста и предложит ему отменить или записать новую точку. Благодаря электронному уровню eBubble наклон вешки можно применять для управления съемкой. После завершения измерения наклон вешки автоматически вызывает процедуру подготовки к измерению следующей точки.

Технология TRIMBLE 360

Приемная технология Trimble 360 позволяет приемнику trimble R10 поддерживать работу со спутниковыми сигналами всех существующих и планируемых созвездий GNSS и дополняющих их дифференциальных подсистем. Используя два чипа Trimble Maxwell 6 приемник trimble R10 получил 440 каналов - это гарантирует, что ваши сегодняшние вложения в это оборудование будут защищаны на многие годы вперёд.

Технология Trimble xFill

Данная технология очень поможет тем геодезистам, кто используют в своей работе режим RTK с получением поправок от своей станции или сетей базовых станций (VRS). Смысл технологии Trimble xFill  в том, что при временной потере связи с базовой станцией данная технология позволяет продолжить съемку, заполняя разрывы в потоке RTK поправок.

Технология Trimble xFill

Возможности связи

В приемнике Trimble R10 использованы самые современные достижения в технологии сотовой связи для уверенного приема поправок RTK. С помощью встроенной Wi-Fi системы приемник Trimble R10  легко соединить с ноутбуком или смартфоном для настройки приемника без контроллера Trimble.

Программно-аппаратные решения

Объединив возможности приемника Trimble R10 вместе с программным обеспечением Trimble Access и Trimble Business Center, вы получите самое продуманное и функциональное решение. Полевая программа Trimble Access ускоряет и упрощает решение как стандартных геодезических задач, так и специализированных.

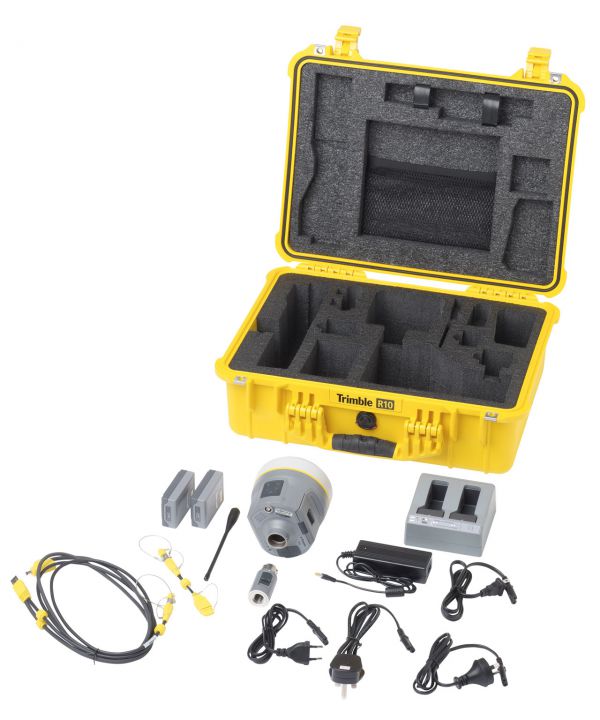

Стандартный комплект поставки Trimble R10:

  • Приемник Trimble R10
  • Батарея питания - 2 штуки
  • Зарядное устройство на две батареи
  • Адаптер быстросъемный
  • Кабель USB Y (Питание/передача данных)
  • Кабель USB (подключение внешних нисителей)
  • Интрукция по экплуатации (краткая)
  • Кейс транспортировочный
  • Антенна УКВ (только для R10 со встроенным УКВ модемом)
  • Свидетельство о поверке

Технические характеристики Приемника Trimble R10

Измерения

  • Ускоренные измерения в сложных условиях благодаря технологии Trimble HD-GNSS
  • Повышенная надежность измерений благодаря технологии обнаружения наклона Trimble SurePoint
  • Снижение простоев в результате временной потери радиосигнала благодаря технологии xFill
  • Усовершенствованный GNSS процессор Trimble Maxwell 6 Custom Survey с 440 каналами
  • Долговременная отдача от ваших вложений благодаря технологии Trimble 360
  • Одновременно отслеживаемые сигналы спутников:
- GPS: L1C/A, L1C, L2C, L2E, L5
- ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3
- SBAS (ШДПС): L1C/A, L5 (Для спутников SBAS, поддерживающих L5)
- Galileo: GIOVE-A и GIOVE-B, E1, E5a, E5B
- COMPASS: B1, B2, B3
  • OmniSTAR, сервисы HP, XP, G2, VBS
  • QZSS, WAAS, MSAS, EGNOS, GAGAN
  • Частота измерений: 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц

Точность измерений координат Trimble R10

Статические GNSS измерения
Высокоточная статика
В плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 мм + 0,1 мм/км СКО
По высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 мм + 0,4 мм/км СКО
Статика и быстрая статика
В плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 мм+ 0,5 мм/км СКО
По высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 мм + 0,5 мм/км СКО
Кинематическая съемка в реальном времени
От одиночной базы не далее 30 км
В плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 мм+ 1 мм/км СКО
По высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 мм + 1 мм/км СКО
Сетевой RTK3
В плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 мм+ 0,5 мм/км СКО
По высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 мм + 0,5 мм/км СКО
RTK инициализация с заданной точностью. . . . . . . . . . . . . . . . . . . . . . . . . . . . . от 2 до 8 секунд
Trimble xFill
В плане. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RTK6 + 10 мм/минуту СКО
По высоте. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RTK6 + 20 мм/минуту СКО

Физические параметры приемника Trimble R10

Размеры (Ш×В) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.9 см × 13.6 см
Вес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.12 кг включая внутреннюю батарею,
радиомодем с УКВ антенной и адаптер для быстрой установки
3.57 кг указанное выше, плюс веха и контроллер с кронштейном
Температура
Эксплуатации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –40 до +65 °C
Хранения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от –40 до +75 °C
Влажность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100%, с конденсацией
Герметичность. . . . . . . . . . . . . . . . . . . . . IP67, пылезащищенный, защита от кратковременного
погружения на глубину 1 м
Ударо- и вибростойкость . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Протестирован и соответствует
следующим стандартам защиты от воздействия окружающей среды:
Ударопрочность. . . . . . . . . . . . . . . . в выключенном состоянии: выдерживает падение на бетон
с вехи высотой 2 м. При работе: импульсное ускорение до 40 G, 10 мсек
Виброустойчивость. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD-810F, FIG.514.5C-1

Электрические характеристики приемника Trimble R10

  • Вход внешнего питания 11 – 24 В постоянного тока с защитой от перенапряжения на Порту 1 и Порту 2 (7-контактный Lemo)
  • Аккумуляторная, съемная литий-ионная батарея напряжением 7,4 В и емкостью 3,7 А/ч со СД индикаторами.
  • Потребляемая мощность составляет менее 5,1 Вт в режиме RTK-ровера со встроенным радиомодемом.
  • Время работы от внутренней батареи:
- с модемом 450 МГц только на прием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5.5 часов
- с модемом 450 МГц на прием и передачу (0.5 Вт) . . . . . . . . . . . . . . . . . . . . . . . 4.5 часов
- с модемом 450 МГц на прием и передачу (2.0 Вт) . . . . . . . . . . . . . . . . . . . . . . . 3.7 часов
- с сотовым модемом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5.0 часов



Связь и Хранение данных

  • Последовательное соединение: 3-х проводной кабель (7-контактный Lemo)
  • USB: поддержка загрузки данных и высокоскоростных соединений
  • Радиомодем: встроенный, герметичный широкополосный 450 МГц приемник/передатчик с диапазоном частот от 410 МГц до 470 МГц:
- Мощность передачи: 2 Вт
- Дальность: 3–5 км обычно / 10 км максимально 9
  • Сотовый модем: встроенный 3.5 G модем, HSDPA 7.2 Мб/c (загрузка), GPRS класс 12,
  • EDGE класс 12, UMTS/HSDPA (WCDMA/FDD) 850/1900/2100 МГц, четырехдиапазонный EGSM 850/900/1800/1900 MHz, GSM CSD, 3GPP LTE
  • Bluetooth: полностью герметичный встроенный коммуникационный порт 2.4 ГГц (Bluetooth®)10
  • WiFi: 802.11 b,g, режимы точки доступа и клиента, шифрование WEP64/WEP128
  • Внешние устройства связи для приема поправок – через последовательный порт, порт USB, Ethernet и Bluetooth
  • Хранение данных: Внутренняя память объемом 4 Гб : вмещает более трех лет записи данных сырых измерений (примерно 1.4 Мб /день), при записи данных от 14 спутников в среднем с 15-ти секундным интервалом
  • Ввод и вывод CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
  • Вывод 24 сообщений NMEA, вывод GSOF, RT17 и RT27


Веб-интерфейс WEBUI
  • Позволяет легко настраивать, управлять, контролировать приемник и передавать данные
  • Доступен через WiFi , последовательное соединение, USB и Bluetooth
