Gexcel Heron Lite ГЕРОН ЛАЙТ - система 3D сканирования в реальном времени






GEXCEL HERON®LITE


Портативное высококачественное решение для 3D сканирования в реальном времени и быстрого SLAM картографирования
Получите качество HERON® по доступной цене.

КАРТОГРАФИРОВАНИЕ В РЕАЛЬНОМ ВРЕМЕНИ

Визуализация 3D съёмки на ходу в реальном времени.

РАЗЛИЧНАЯ КОНФИГУРАЦИЯ

Имеются различные решения для персонализации
и определения наилучшей конфигурации системы.

ВСТРОЕННЫЙ АЛГОРИТМ

Максимальное сокращение погрешности траектории, благодаря запатентованному алгоритму.




Стоимость (цена) Gexcel Heron Lite по телефону +7 495 778 68 49






HERON® LITE применяется для быстрого 3D картографирования внутри и вне помещений. Модель облака точек полностью совместима с данными стационарного сканирования и дополнена регистрацией интенсивности.



Простая портативная конфигурация системы HERON® LITE превращает её удобный инструмент для ежедневной работы по 3D картографированию на Вашем объекте. HERON® LITE состоит из сенсора Velodyne Puck LITE и лёгкого защищенного полевого планшета-контроллера.

HERON® LITE представляет собой лёгкую и простую систему. LiDAR сенсор, установленный на веху или на шлем соединён с защищенным планшетом-контроллером и питается от облегчённой батареи, спрятанной в поясном ремне.

HERON® LITE - это самый простой путь в мир 3D SLAM картографирования в реальном времени; возможен апгрейд модели LITE до HERON® AC или MS.

HERON® LITE прекрасно работает на основе известного во всём мире ПО JRC 3D Reconstructor®, поставляемого по запросу вместе с оборудованием. Данные облаков точек, получаемые с HERON® могут обрабатываться при помощи любых других основных ПО обработки, предлагаемых на рынке.



ГЕРОН® ЛАЙТ Характеристики

  • ЛЕГКИЙ И ПОРТАТИВНЫЙ
  • ПРОДВИНУТЫЙ И ПРОФЕССИОНАЛЬНЫЙ
  • УНИВЕРСАЛЬНЫЙ - установка на рюкзак, шлем, крепление на авто, съемка с руки
  • НЕ ТРЕБУЕТСЯ GNSS И МАРКИ .
  • ПОЛНАЯ СОВМЕСТИМОСТЬ - интеграция данных с мобильных, стационарных, карманных 3D-сканеров и БПЛА


ГЕРОН® ЛАЙТ Основные отрасли

СЪЕМКА И КАРТОГРАФИРОВАНИЕ
Быстрое сканирование сложных объектов за очень короткое время и быстрое получение результатов

СТРОИТЕЛЬНЫЕ ПЛОЩАДКИ
Быстро проверьте ход строительства, сравнив модель BIM с фактом (используя программное обеспечение для пост-обработки)

СЪЕМКА СКЛАДОВ
Быстрый подсчет объемов и быстрая проверка изменения объемов с удобной для пользователя технологией

БОЛЬШИЕ И КОМПЛЕКСНЫЕ ТЕРРИТОРИИ
Быстро получить полную модель большого и сложного объекта (например, промышленных предприятий), чтобы оперативно начать предпроектную работу

ПОДЗЕМНЫЕ РУДНИКИ И ТУННЕЛИ
Скорость съемки в 15 раз быстрее по отношению к традиционным методам

СЪЕМКА ЛЕСА
Быстрое получение 3D-карты и проверка вырубки леса без сигнала GNSS.



ГЕРОН® ЛАЙТ Программное обеспечение

В КОМПЛЕКТЕ С СИСТЕМОЙ: ГЕРОН® ДЭСКТОП, 3D Просмотрщик, 2D Просмотрщик.

ДОПОЛНИТЕЛЬНО МОЖНО ПРИОБРЕСТИ: ГЕРОН® ДЭСКТОП доп. лицензия, JRC 3D Реконструктор® для ГЕРОН®,   JRC 3D Реконструктор® доп. лицензия.



ГЕРОН® ЛАЙТ Основные преимущества

  • Облака точек с интенсивностью и угловой информацией.
  • Максимальная дальность лазера: 100 м.
  • Не требуется калибровка и инициализация прибора.
  • Не требуется запускать/заканчивать съемку  в той же точке.
  • Нет необходимости останавливаться во время съемки.

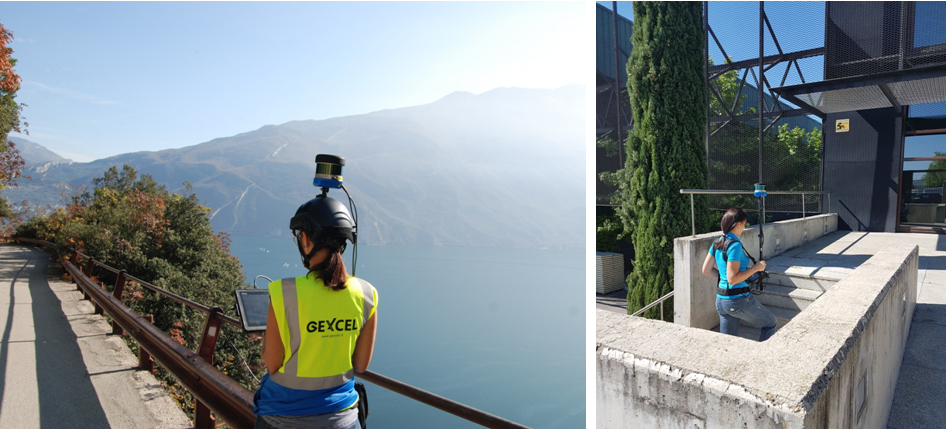

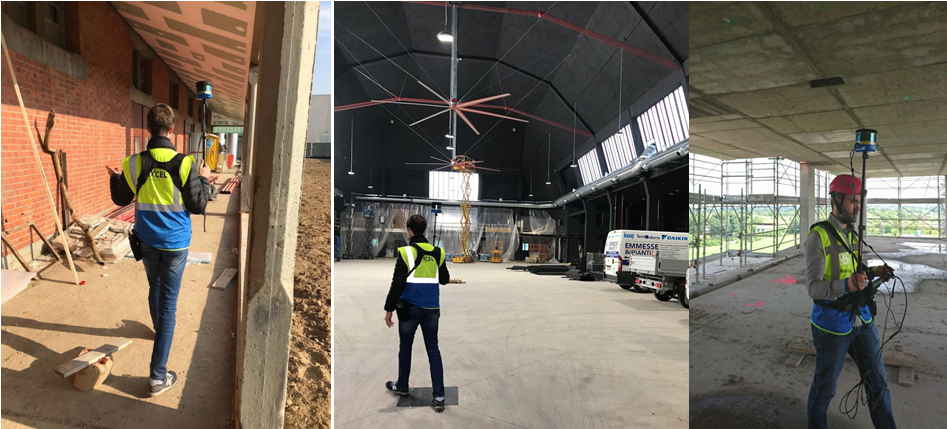

  • Различные варианты установки: веха, рюкзак, шлем, крепление на авто.
  • Запатентованный алгоритм регулировки дрейфа в постобработке.
  • Экспорт LiDAR данных в стороннее ПО.
  • Анализ 3D данных и пост-обработка благодаря JRC 3D Реконструктор®.
  • Комбинирование данных со стационарных сканеров и SLAM ГЕРОН.

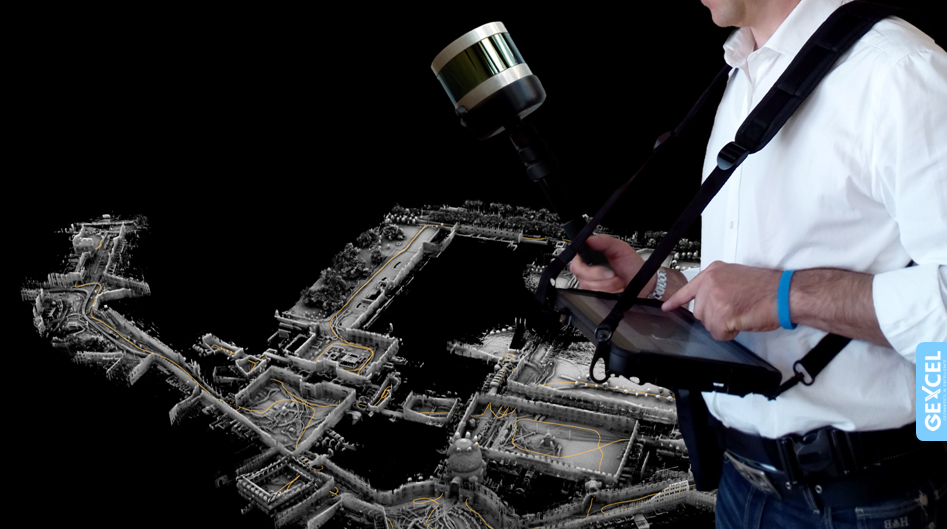

GEXCEL Heron LITE - это портативное и очень качественное решение для 3D сканирования в реальном времени и быстрого SLAM картографирования

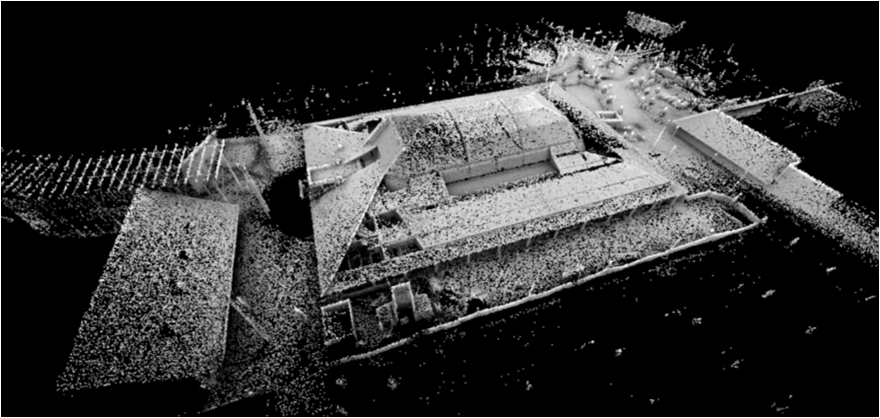

3D-картографирование внутри помещений

3D картографирование в реальном времени

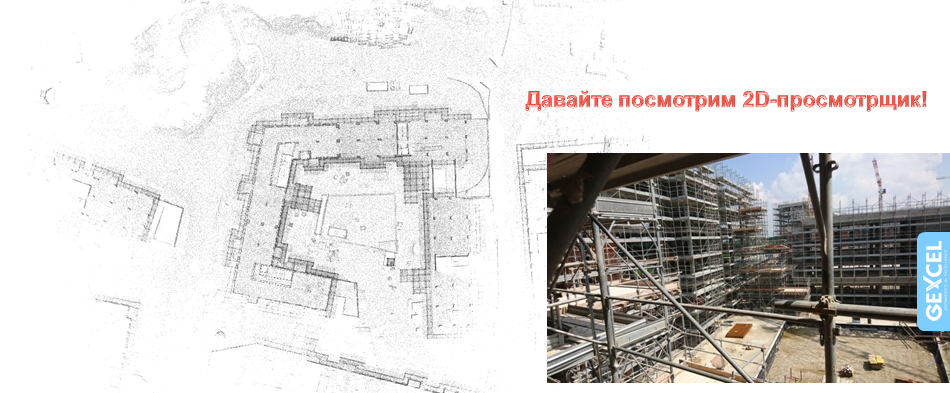

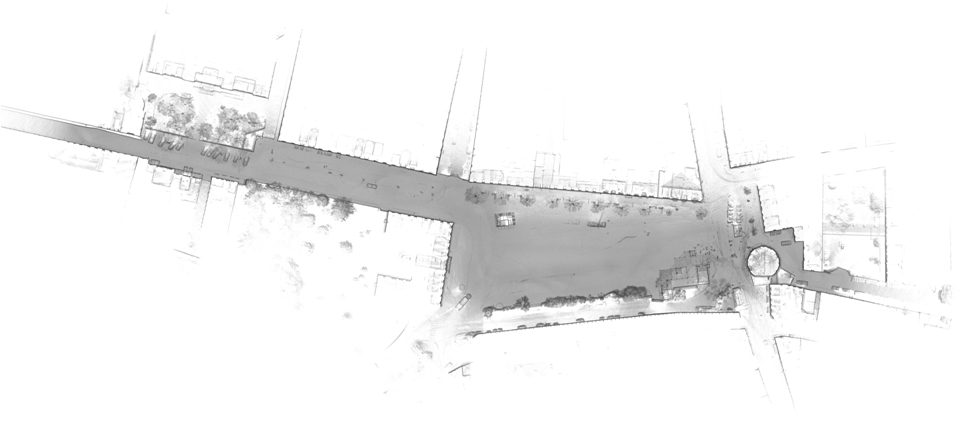

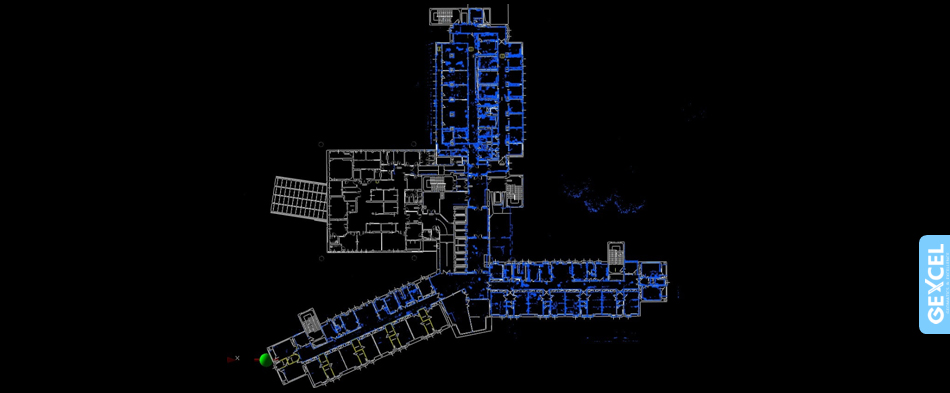

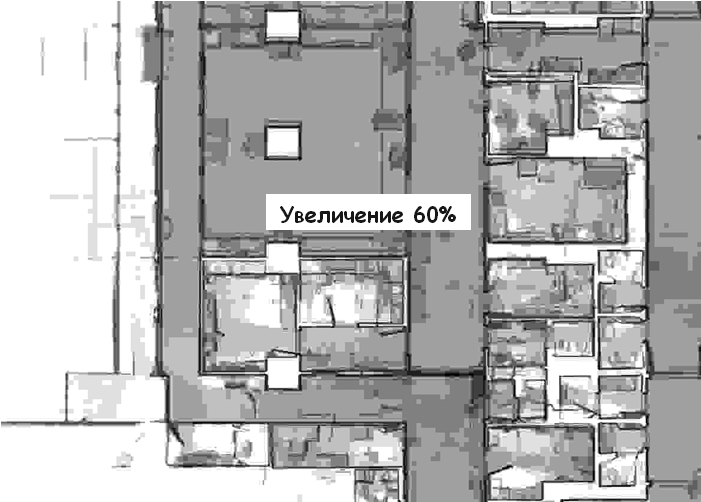

Быстрый результат: 2D план





Быстрый результат: 3D карта

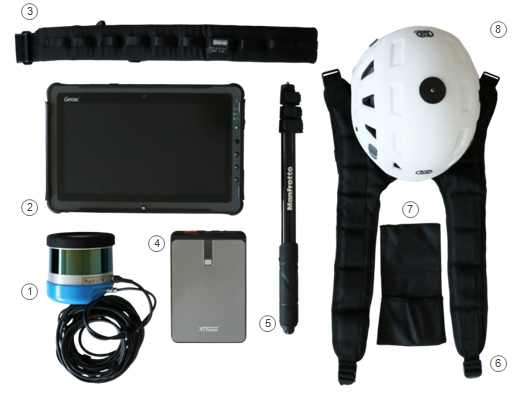

ГЕРОН® ЛАЙТ – Компоненты системы (один из вариантов поставки)

  1. Сенсор: Лазер PUCK LITE
  2. Блок управления
  3. Ремень для АКБ
  4. Батарея
  5. Веха телескопическая
  6. Плечевой ремень
  7. Поясной упор для вехи
  8. Шлем


ГЕРОН® ЛАЙТ – Работа Системы

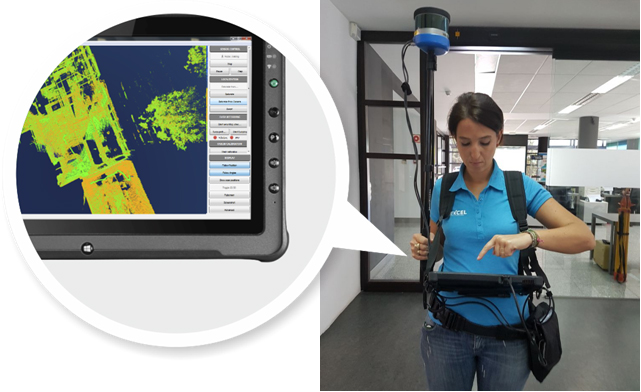

Нажмите Старт и визуализируйте свою съемку непосредственно на блоке управления в режиме реального времени.

ГЕРОН® ЛАЙТ – Применение

  • Быстрое 3D картографирование
  • Съемка с точностью  +/- 3 см

План обеспечения безопасности,  для принятие оперативных решений

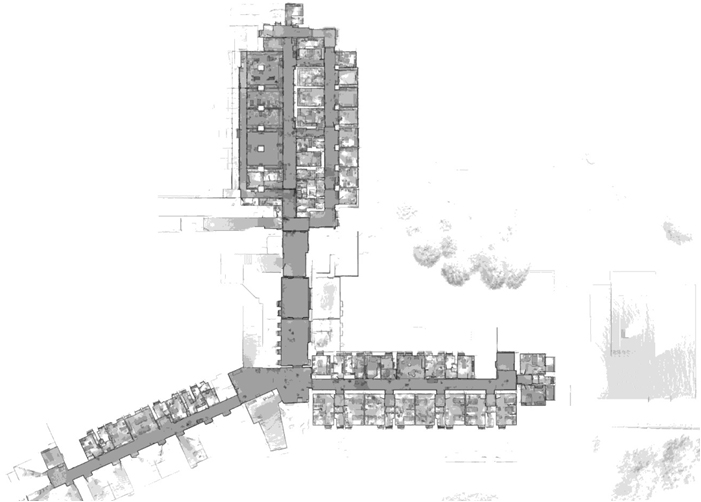

Больница. Быстрая проверка между проектом и результатом

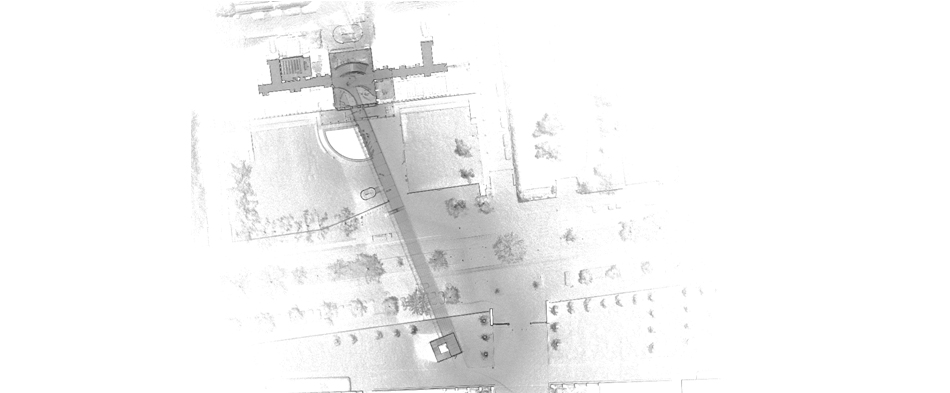

Здание университета. Быстрая съемка и картографирование

Строящийся объект. Быстрая съемка и картографирование

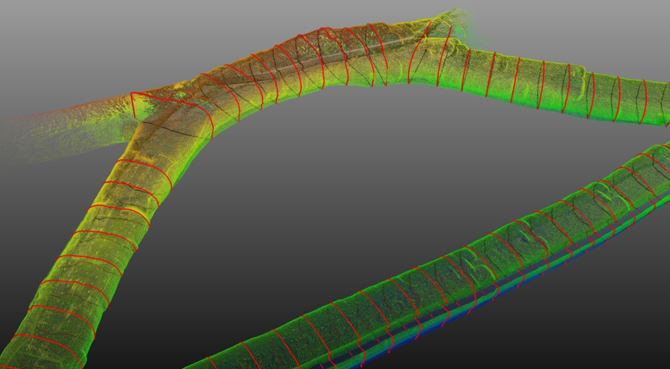

Подземная съемка

  • Режим: Пеший, внутри
  • Расположение: Рудник Россия
  • Время съемки: 5 мин.
  • Длина съемки: около 160 м

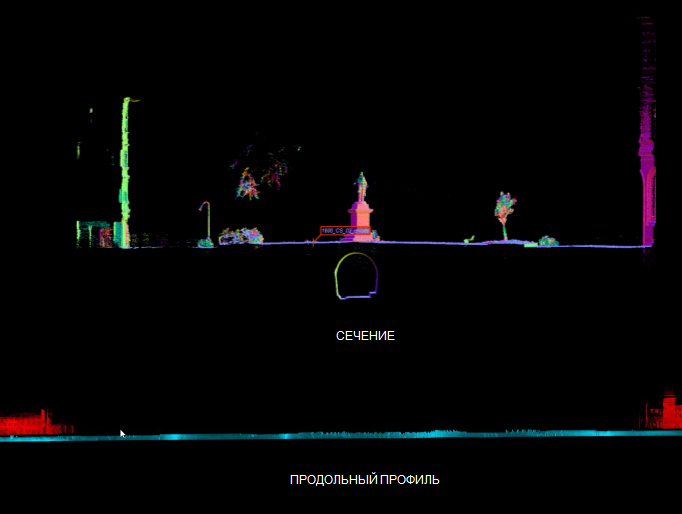

  • Результаты: Облако точек туннеля для создания разрезов. Высокий подробный вид внутренних поверхностей туннеля

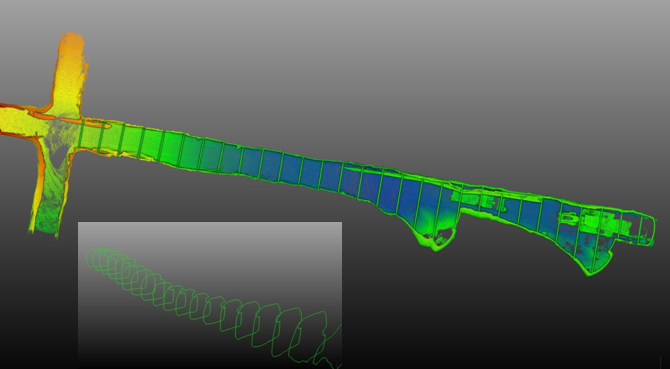

Подземная съемка

  • Режим: Пеший, внутри
  • Расположение: Рудник Россия
  • Время съемки: 4 мин.
  • Длина съемки: около 200 м
  • Результаты: Облако точек туннеля для создания разрезов. Высокий подробный вид внутренних поверхностей туннеля

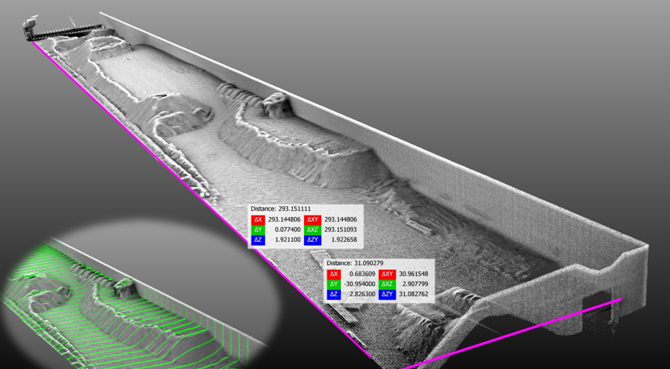

Закрытый склад

  • Режим: Пеший, внутри
  • Расположение: Рудник Россия
  • Время съемки: 12 мин.
  • Длина съемки: около 800 м
  • Размер объекта: 290x30 м
  • Результаты: Облако точек для создания сечений. Подсчет объемов.

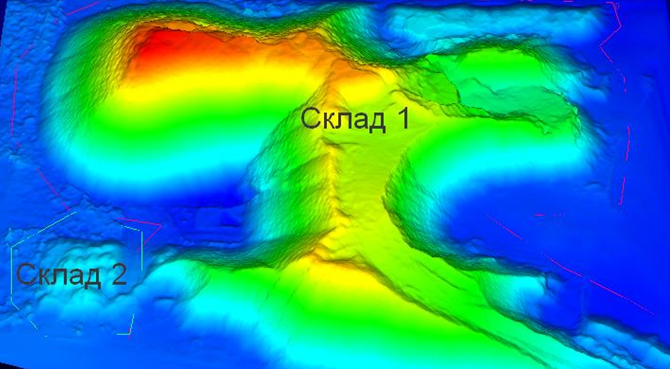

Открытый склад

  • Размер: Склад 1 - 135x188 м; Склад 2 - 30x30 м
  • Время съемки: 10 мин
  • Длина траектории движения: 853 м
  • Плотность данных (облако точек): средняя плотность 2x2 см
  • Привязка к местной системе координат: По 3-м пунктам
  • Подсчет объемов

ГЕРОН® ЛАЙТ – Корректировка дрифта и Позиционирование


КОНТРОЛЬНЫЕ ТОЧКИ


СФЕРЫ И МАРКИ


ОБЛАКО ТОЧЕК




ГЕРОН® РЕЗУЛЬТАТЫ (некоторые примеры)

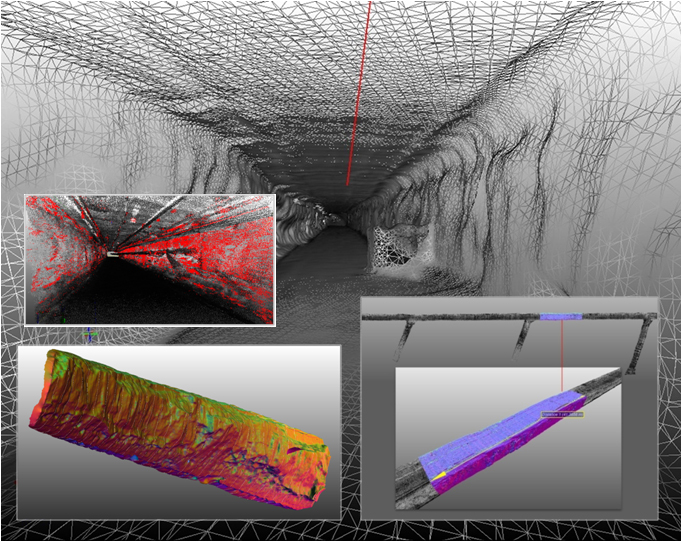

Подземный рудник

  • Режим: Пеший, внутри под землей
  • Расположение: Рудник Австралия
  • Время съемки: 30 мин.
  • Длина съемки: около 1800 м
  • Результаты: Поверхность туннеля для расчета объема и поверхности. Высокий подробный вид внутренних поверхностей туннеля
  • Программного обеспечение: HERON® Desktop и JRC 3D Reconstructor®

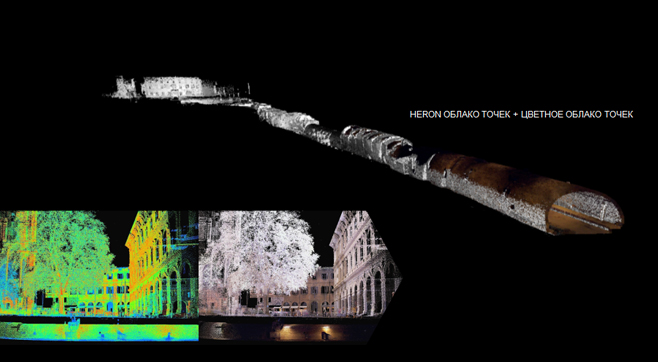

Heron облако точек + цветное облако точек

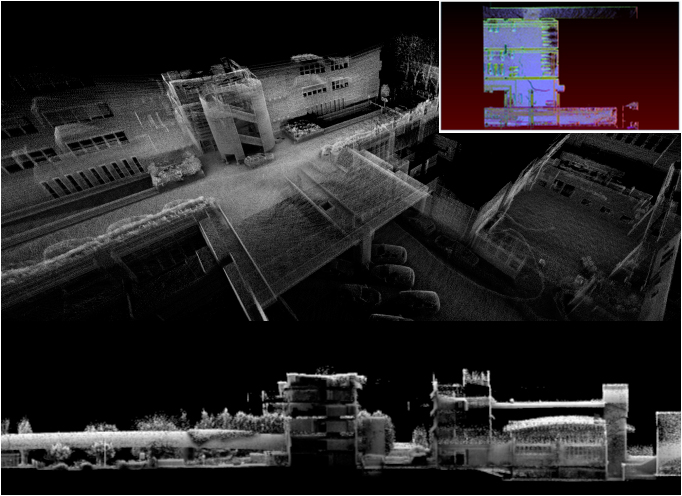

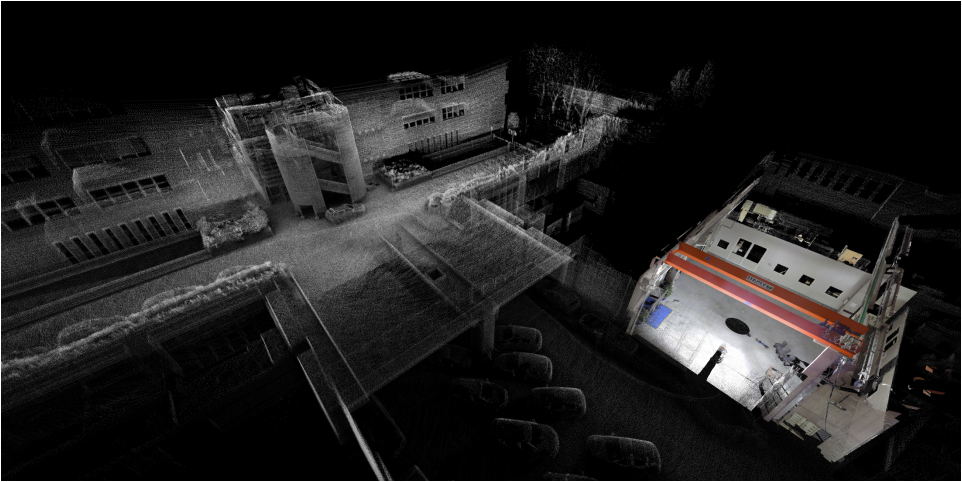

Строение

  • Режим: Пеший, внутри/улица
  • Место:  Главный офис Gexcel Здание Университета
  • Время съемки: 1:15ч
  • Протяженность: около 900 м
  • Результат: : 3D модель зданий, сооружений и прилегающей территории.
  • ПО: ГЕРОН® Дэсктоп и JRC 3D Реконструктор®

Облако точек (ГЕРОН) + данные наземного лазерного сканера
