IGS GR220

IGS GR220

Артикул: IGS GR220

Цена: 480000

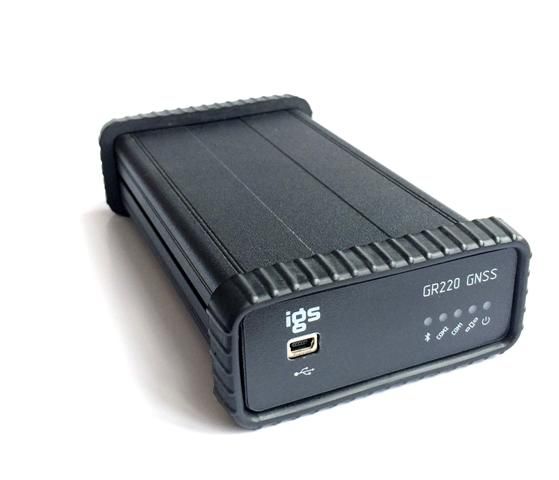

Базовая (референсная) станция IGS GR220 (trimble bd970 220 каналов GPS/Глонасс/Compass) + антена GNSS HX-CSX601A

Приемник геодезический фазовый GR220 предназначены для решения геодезических и навигационных задач, в качестве датчика координат, вектора скорости, а также текущего времени по сигналам ГНСС ГЛОНАСС, GPS, Compass в любой точке земного шара, в любой момент времени и независимо от метеоусловий. Такого рода измерения востребованы при геодезической съемке, строительстве, картографировании, управлении подвижными объектами и любых других задач, решаемых соответствующими средствами.

Приемник выполнен в металлическом корпусе, что защищает его от повреждений при жестких условиях эксплуатации.

В приемнике установлен ГНСС модуль компании Trimble BD970.

Для выполнения функций по назначению к приемнику подключается активная фазовая ГЛОНАСС/GPS/Compass антенна, принимающая сигналы со спутников.

Приемник, с подключенной антенной, обеспечивает решение следующих задач:

  • прием и обработку сигналов ГНСС ГЛОНАСС, GPS, Compass;
  • автоматическую непрерывную выработку трех координат (широты, долготы, высоты), времени, курса и скорости;
  • выдачу во внешние устройства текущих координат в системе координат WGS-84;
  • выдачу во внешние устройства данных спутниковых измерений (псевдодальности и фазы несущей);
  • обновление координат с частотой до 50 Гц;
  • оценку точности определения координат;
  • прием, хранение и обновление альманахов ГНСС ГЛОНАСС, GPS, Compass;
  • автоматический выбор созвездия из видимых ГНСС ГЛОНАСС, GPS, Compass с учетом их положения и технического состояния;
  • обмен информацией с внешними устройствами по протоколу NMEA-0183 (IEC 1162) или двоичный - Trimble GSOF;
  • прием и учет корректирующей информации в соответствии с рекомендациями RTCM SC-104

Приемник GR220 имеет 220 программно переключаемых универсальных канала для приема сигналов ГНСС и принимает сигналы со всех спутников, находящихся в зоне радиовидимости. Для устойчивой работы приемника необходимо, чтобы в работе было не менее 4 спутников одной системы или 2+3 спутников разных систем.

Точность позиционирования в плане DGPS, см: <100

Точность позиционирования в плане RTK, см: 1см+1мм/км

Точность позиционирования по высоте RTK, см: 2см+1мм/км

Точность по скорости в плане, м/с: 0,007

Точность по скорости по высоте, м/с: 0,02

Питание приемника IGS GR-220 осуществляется напряжением постоянного тока от любого источника соответствующей мощности.

Напряжение питания, В                                              От 10 до 20 В

Энергопотребление, Вт                                                        <6

Напряжение питания антенны, В                                          5

Максимальный ток антенны, А                                            0.1

Характеристики приемника IGS GR220

Размеры: 94х179х41 мм

Масса: 430 г

Рабочие условия эксплуатации GR220 и значения внешних воздействующих факторов:

  • нижнее значение температуры окружающего воздуха минус 30 °С;
  • верхнее значение температуры окружающего воздуха плюс 70 °С;
  • повышенная влажность 98 % при температуре 25 °С;
  • синусоидальная вибрация:
  • диапазон частот от 1 до 500 Гц,
  • амплитуда виброускорения 40 м/с2 (5 g).

Для обмена данными с внешними устройствами приемник GR220 имеет следующие порты:

  • Serial port RS232 - разъем Lemo-7 – порт СОМ1 OEM модуля;
  • Serial port RS232 - разъем Lemo-7 – порт СОМ2 OEM модуля;
  • Bluetooth port – порт СОМ3 OEM модуля;
  • Ethernet port – разъем RJ45 - порт Ethernet OEM модуля;
  • USB port – разъем miniUSB – порт USB OEM модуля.

GR220 состав комплекта:

  • Приемник IGS GR220
  • Антенна мультичастотная компактная GNSS HX-CSX601A
  • Кабель антенный 30 метров с малым коэфф. затухания
  • Адаптер питания 220В
  • Кабель интерфейсный
  • Руководство
  • CD диск с программным обеспечением.
