IGS GR111

IGS GR111

Артикул: IGS GR111

Цена: 475000



Базовая станция IGS GR111 (novatel oem628 120 каналов GPS/Глонасс/Compass) + антена GNSS HX-CSX601A

Приемник геодезический фазовый GR111 предназначены для решения геодезических и навигационных задач, в качестве датчика координат, вектора скорости, а также текущего времени по сигналам ГНСС ГЛОНАСС, GPS, COMPASS в любой точке земного шара, в любой момент времени и независимо от метеоусловий. Такого рода измерения востребованы при геодезической съемке, строительстве, картографировании, управлении подвижными объектами и любых других задач, решаемых соответствующими средствами.

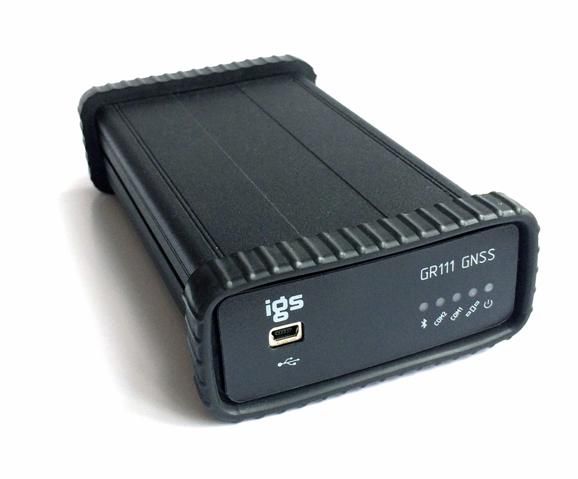

Приемник IGS GR111 выполнен в металлическом корпусе, что защищает его от повреждений при жестких условиях эксплуатации.

В приемнике GR111 установлен ГНСС модуль компании NovAtel OEM628.

Для выполнения функций по назначению к приемнику подключается активнаяфазовая ГЛОНАСС/GPS/COMPASSантенна, принимающая сигналы со спутников.

Приемник GR111, с подключенной антенной, обеспечивает решение следующих задач:

  • прием и обработку сигналов ГНСС ГЛОНАСС/GPS/COMPASS;
  • автоматическую непрерывную выработку трех координат (широты, долготы,высоты), времени, курса и скорости;
  • выдачу во внешние устройства текущих координат в системе координат WGS-84;
  • выдачу во внешние устройства данных спутниковых измерений (псевдодальности и фазы несущей);
  • обновление координат с частотой от 10 до 50Гц;
  • оценку точности определения координат;
  • прием, хранение и обновление альманахов ГНСС ГЛОНАСС/GPS/COMPASS;
  • автоматический выбор созвездия из видимых ГНСС ГЛОНАСС/GPS/COMPASSс учетом их положения и технического состояния;
  • обмен информацией с внешними устройствами по протоколу NMEA-0183 (IEC 1162) или по протоколу NovAtel;
  • прием и учет корректирующей информации в соответствии с рекомендациями RTCM SC-104

Приемник GR111 имеет 120 программно переключаемых универсальных канала для приема сигналов ГНСС и принимает сигналы со всех спутников, находящихся в зоне радиовидимости. Для устойчивой работы приемника необходимо, чтобы в работе было не менее 4 спутников одной системы или 2+3 спутников разных систем.

Точность позиционирования в плане автономная, см: 120

Точность позиционирования в плане DGPS, см: 40

Точность позиционирования в плане RTK (RT-2®), см: 1см+1мм/км

Точность по скорости, м/с: 0,03

Питание приемника GR111 осуществляется напряжением постоянного тока от любого источника соответствующей мощности. В таблице приведены основные характеристики питания.

Напряжение питания, В От 10 до 20 В

Энергопотребление, Вт <4

Напряжение питания антенны, В 6

Максимальный ток антенны, А 0.1

Характеристикиприемника IGS GR111

Размеры: 94х119х41 мм.

Масса: 310 г

Рабочие условия применения GR111 и значения внешних воздействующих факторов:

  • нижнее значение температуры окружающего воздуха минус 30 °С;
  • верхнее значение температуры окружающего воздуха плюс 70 °С;
  • повышенная влажность 98 % при температуре 25 °С;
  • синусоидальная вибрация:
  • диапазон частот от 1 до 500 Гц,
  • амплитуда виброускорения 50 м/с2 (5 g).

Для обмена данными с внешними устройствами приемник GR111 имеет следующие порты:

  • Serial port RS232 - разъем Lemo-7 – порт СОМ1 OEM модуля;
  • Serial port RS232 - разъем Lemo-7 – порт СОМ2 OEM модуля;
  • Bluetooth port – порт СОМ3 OEM модуля;
  • Ethernet port – разъем RJ45 - порт Ethernet OEM модуля;
  • USB port – разъем miniUSB – порт USB OEM модуля.

В состав комплекта поставки IGS GR111 входят:

  • Приемник GR111
  • Антенна мультичастотная компактная GNSS HX-CSX601A
  • Кабель антенный 30 метров с малым коэфф. затухания
  • Адаптер питания 220В
  • Кабель интерфейсный
  • Руководство
  • CD диск с программным обеспечением.
