GRC220

GRC220

Артикул: GRC220 Geodetika

Цена: 320000

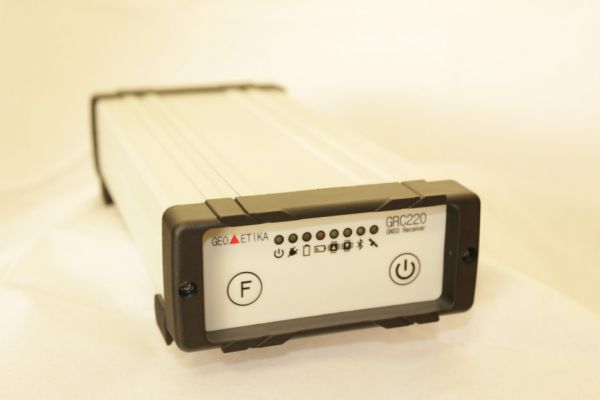

Приемник GRC220 базовая станция



Стоимость приемника GRC220 - 330 000 рублей



Стоимость антенн на ваш выбор:

  • ГНСС антенна Harxon HX-CSX601a - 60 000 рублей;
  • ГНСС антенна Choke-ring HX-CG7601A - 190 000 рублей



В приемнике установлен 220 канальный ГНСС модуль компании Trimble BD970 с технологией Maxwell 6 для более надежного отслеживания спутников и поддержкой технологии Trimble EVEREST™ для подавления влияния многолучевости. По умолчанию поддерживается отслеживание и использование сигналов всех современных спутниковых группировок - ГЛОНАСС, GPS (NAVSTAR), а также BeiDou, Galileo, SBAS и QZSS.


Приемник выполнен из алюминиевого корпуса со степенью пыле-влагозащиты IP67, что позволяет использовать его в работе при самых жестких условиях эксплуатации.


Передача данных в различных форматах может быть организована по интернету с применением протоколов TCP/IP, UDP и NTRIP или с использованием внешних модемов: GSM/GPRS/3G/4G или УКВ. Благодаря этому Geodetika GRC220 является идеальным решением для использования в качестве базового приёмника в составе сети референцных станций.


Наличие встроенного аккумулятора 8800мАч обеспечивает работу в полевых условиях до 16 часов без подзарядки. Питание и зарядка приемника может осуществляться как от сети 220 Вольт, так и от внешнего питания 9-18В.


Приемник опционально может оснащаться памятью до 32Гб, обеспечивающую бесперебойную надежную запись и хранение сырых данных. Вместе с памятью опциально приемник комплектуются USB портом для скачивания сырых данных на ПК.

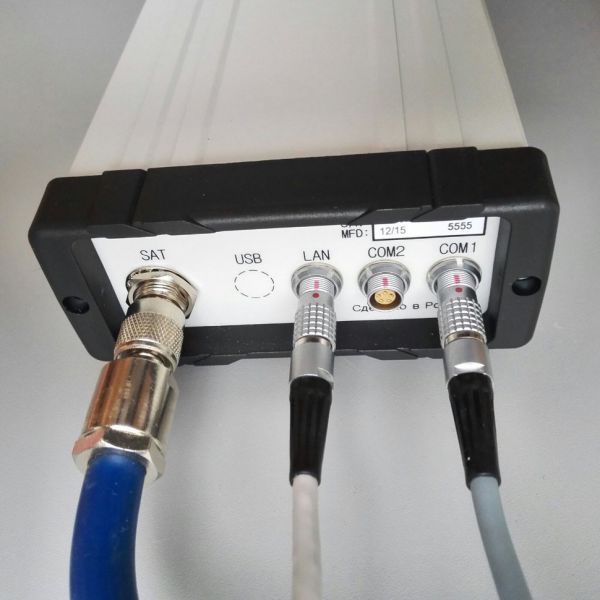

По умолчанию приемники Geodetika GRC220 комплектуются 3 Lemo портами - 1 порт LAN (Ethernet) и 2 COM портами (RS232). Через LAN порт приемник можно подключить к локальной сети или сети Интернет для вещания корректирующей информации и доступа к веб-интерфейсу приемника. Веб-интерфейс приемника позволяет получать всю информацию об отслеживаемых спутниках, получаемом решении, производить настройку приемника, в т.ч. режима работы, вывода данных, настройку Ethernet и т.п., а также обновлять прошивку приемника. Поддерживаемые языки: английский, китайский, финский, французский, немецкий, итальянский, японский, голландский, норвежский, польский, португальский, русский, испанский, швецкий. Через COM порты приемника можно производить настройку с ПК, а также подключать внешние сотовые или УКВ модемы для передачи поправок в местах отсутствия проводного интернета.


Приемник оснащается Bluetooth модулем, что позволяет использовать его в качестве мобильной базовой станции или передвижного (роверного) приемника в полевых условиях и работать с геодезическим полевым ПО различных производителей, поддерживающих NMEA, таким как, например, Carlson SurvCE.


Приемник оснащен портом TNC для подключения внешней активной фазовой антенны, принимающая сигналы со спутников ГЛОНАСС/GPS/Compass/Galileo/SBAS/QZSS. В качестве антенны может быть как небольшая геодезическая антенна Harxon HX-CSX601a, 3D Choke-ring антенна Harxon HX-CG7601A, так и ГНСС антенны других производителей (Trimble, Leica, Topcon и т.д.)


Приемник, с подключенной антенной, обеспечивает решение следующих задач:


  • - прием и обработку сигналов ГНСС ГЛОНАСС, GPS, Compass, Galieo, SBAS, QZSS;
  • - автоматическую непрерывную выработку трех координат (широты, долготы, высоты), времени, курса и скорости;
  • - выдачу во внешние устройства текущих координат в системе координат WGS-84;
  • - выдачу во внешние устройства данных спутниковых измерений (псевдодальности и фазы несущей);
  • - обновление координат с частотой до 50 Гц;
  • - оценку точности определения координат;
  • - прием, хранение и обновление альманахов ГНСС ГЛОНАСС, GPS, Compass, Galileo;
  • - автоматический выбор созвездия из видимых ГНСС ГЛОНАСС, GPS, Compass, Galileo с учетом их положения и технического состояния;
  • - обмен информацией с внешними устройствами по протоколу NMEA-0183 (IEC 1162) или двоичный - Trimble GSOF;
  • - Прием и учет корректирующей информации в соответствии с рекомендациями RTCM SC-104
  • - Выдача корректирующей информации по протоколам TCP/IP, UDP, NTRIP в форматах RTCM 2.3, 3.0, 3.1, 3.2, CMR, CMR+, sCMRX

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GRC220

Отслеживаемые сигналы:

220 каналов:
– GPS: Simultaneous L1 C/A, L2E, L2C, L5
– GLONASS: Simultaneous L1 C/A, L1 P, L2 C/A (GLONASS M Only), L2 P
– SBAS: Simultaneous L1 C/A, L5
– Galileo: Simultaneous L1 BOC, E5A, E5B, E5AltBOC1
– BeiDou: B1, B2
– QZSS: L1 C/A, L1 SAIF, L2C, L5


Точность определения координат

Автономный режим

2-5м (обычно) СКО


Дифференциально-кодовый режим

в плане 25мм+1мм/км СКО

по высоте 50мм+1мм/км СКО


SBAS*

в плане 0.5м СКО

по высоте 0.85м СКО

* Только по спутникам GPS, точность зависит от производительности системы SBAS. Для системы WAAS (SBAS) точность <5 м СКО (обычно).


Статика и быстрая статика

в плане 2.5мм+0.5мм/км СКО

по высоте 5мм+0.5мм/км СКО


Кинематика с постобработкой

в плане 8мм+1мм/км СКО

по высоте 15мм+1мм/км СКО


Кинематика в реальном времени (RTK)

в плане 8мм+1мм/км СКО

по высоте 15мм+1мм/км СКО


Время инициализации <10 сек (обычно)

Надежность инициализации > 99,9% (обычно)


Порты

Lemo порт 3шт: 1 шт LAN (Ethernet), 2шт COM (RS-232)

USB порт 1шт (опционально)

TNC порт для подключения ГНСС антенны 1шт


Память (опционально)

32Гб встроенная SD карта памяти.


Bluetooth


Вывод данных
Позиционирование с интервалами: 1Гц, 2Гц, 5Гц, 10Гц, 20Гц и 50Гц (по умолчанию 1Гц)

Поправки: CMR, CMR+, sCMRx, RTCM2.1, RTCM2.2, RTCM2.3, RTCM3.0, RTCM3.1, RTCM 3.2

Навигационные форматы:ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS и бинарный: TrimbleGSOF


Питание

от сети 220 Вольт или источника внешнего питания 9-18 Вольт

от встроенной аккумуляторной батареи 8800мАч (время работы до 16 часов)


Пользовательский интерфейс

Веб-интерфейс (поддерживаемые языки - английский, китайский, финский, французский, немецкий, итальянский, японский, голландский, норвежский, польский, португальский, русский, испанский, швецкий)


Окружающая среда
· Приемник выполнен в прочном алюминиевом корпусе со степенью пыле-влагозащиты IP67
· Температура эксплуатации –45 °C to +75 °C
· Температура хранения –55 °C to +85 °C
· Влажность 100%
· Вибростойкость согласно стандарту MIL810F
· Механическое воздействие согласно стандарту MIL810D


Габариты

Вес с аккумуляторной батарей: 1200 грамм

Габариты (ДхШхВ): 260х110х55мм.

КОМПЛЕКТАЦИЯ

Стандартный комплект GRS220:

ГНСС приемник Geodetika GRC220 1шт

Кабель Lemo4-RJ45 (Ethernet) 1шт

Кабель антенный TNC-TNC 30м 1шт

Кабель Lemo5-DB9(F)/внешнее питание Mini Jack 1шт

Блок питания 220В 1шт


Опционально для приемника GRS220:

ГНСС антенна Harxon HX-CSX601a

ГНСС антенна Choke-ring HX-CG7601A

Мини-веха 30см с резьбой 5/8 для крепления ГНСС антенны

Анти-вандальный ящик с портами для внешней ГНСС антенны и питания 220В.

Кабель внешнего питания 9-15В

Грозоразрядник TNC-TNC для ГНСС антенны

3G/GPRS/GSM модем (Teleofis, IGS и другие)

УКВ модем (Pacific Crest, Harxon и другие)

3G роутер Huawei E5730 для создания локальной сети и резервного канала данных на основе мобильных сетей сотовых операторов

мини-ПК для записи сырых данных и использования серверного ПО South NRS в составе локальной сети (Ainol Mini PC и другие на базе Windows)

Программный комплекс управления сетью референцных станций South NRS (NTRIP SERVER, CASTER)

ГАРАНТИЯ 1 ГОД
